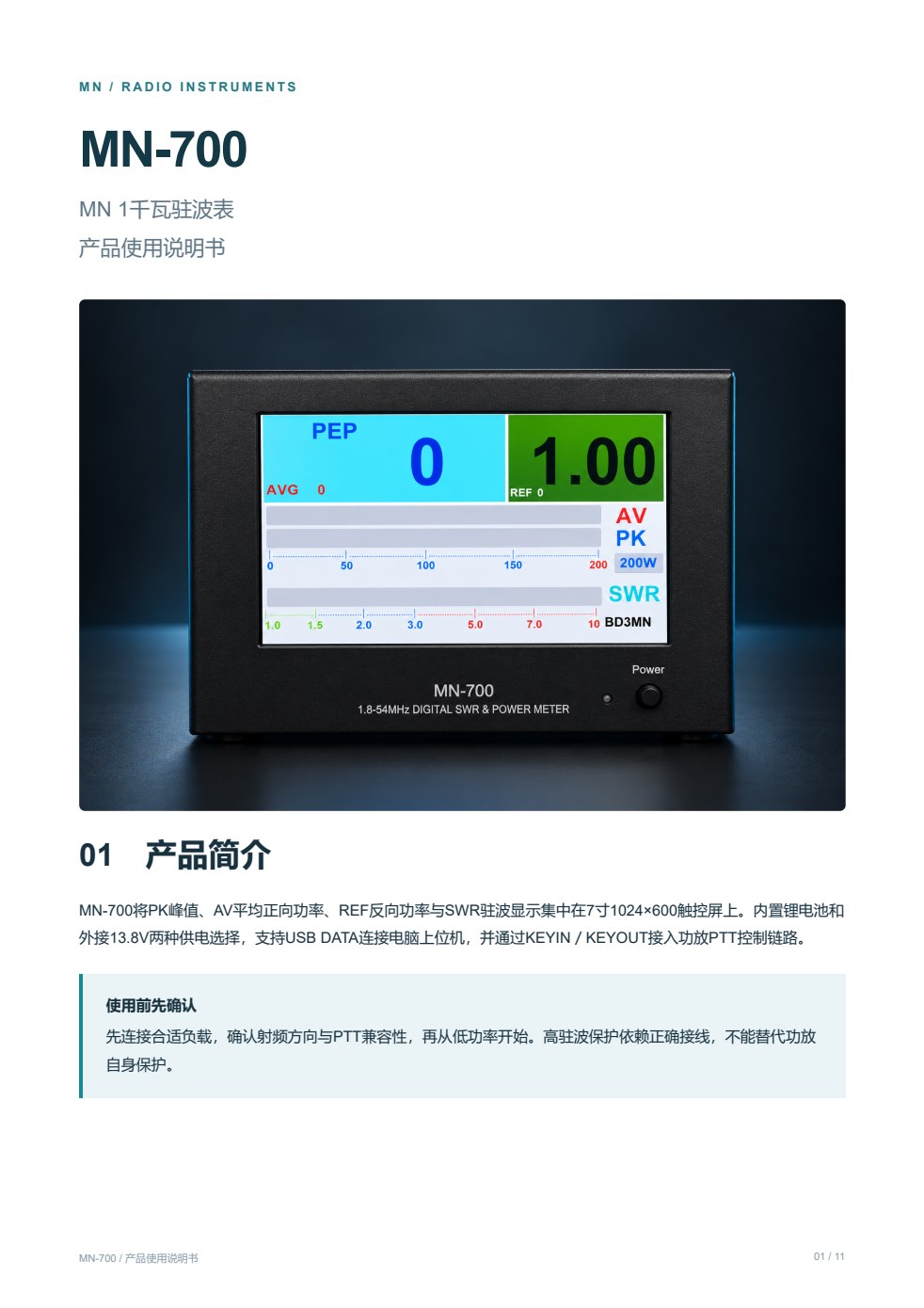

01 / 产品简介
MN-700 将 PK 峰值、 AV 平均正向功率、 REF 反向功率与 SWR 驻波显示集中在 7 寸 1024×600 触控屏上。内置锂电池和外接 13.8V 两种供电选择，支持 USB DATA 连接电脑上位机，并通过 KEYIN ／ KEYOUT 接入功放 PTT 控制链路。
使用前先确认
先连接合适负载，确认射频方向与 PTT 兼容性，再从低功率开始。高驻波保护依赖正确接线，不能替代功放自身保护。

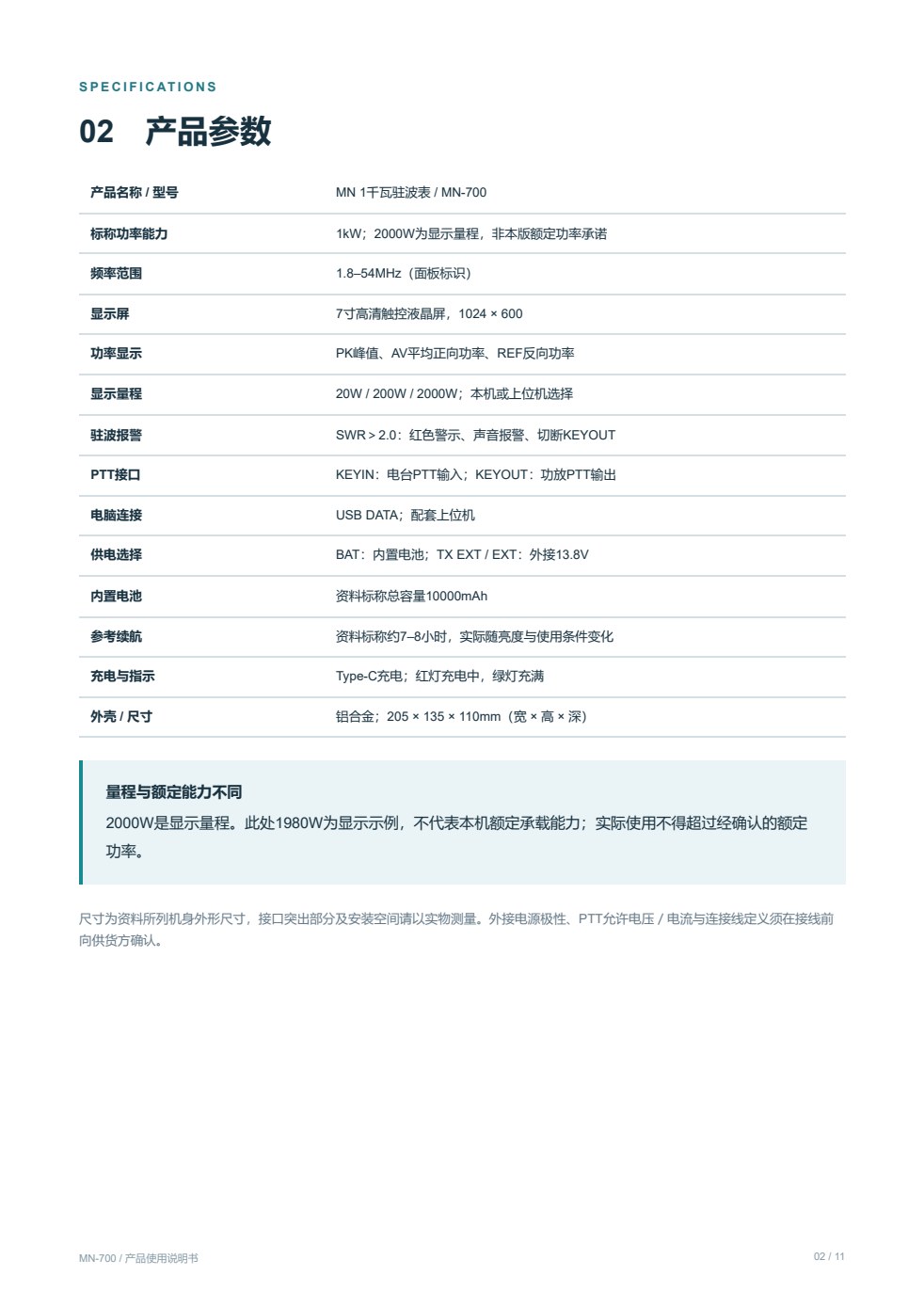

02 / 产品参数
| 产品名称 / 型号 | MN 1 千瓦驻波表 / MN-700 |
|---|---|
| 标称功率能力 | 1kW；2000W 为显示量程，非本版额定功率承诺 |
| 频率范围 | 1.8–54MHz（面板标识） |
| 显示屏 | 7 寸高清触控液晶屏，1024 × 600 |
| 功率显示 | PK 峰值、AV 平均正向功率、REF 反向功率 |
| 显示量程 | 20W / 200W / 2000W；本机或上位机选择 |
| 驻波报警 | SWR > 2.0：红色警示、声音报警、切断 KEYOUT |
| PTT 接口 | KEYIN：电台 PTT 输入；KEYOUT：功放 PTT 输出 |
| 电脑连接 | USB DATA；配套上位机 |
| 供电选择 | BAT：内置电池；TX EXT / EXT：外接 13.8V |
| 内置电池 | 资料标称总容量 10000mAh |
| 参考续航 | 资料标称约 7–8 小时，实际随亮度与使用条件变化 |
| 充电与指示 | Type-C 充电；红灯充电中，绿灯充满 |
| 外壳 / 尺寸 | 铝合金；205 × 135 × 110mm（宽 × 高 × 深） |
2000W 是显示量程，1980W 为显示示例，不代表本机额定承载能力；实际使用不得超过经确认的额定功率。
尺寸为资料所列机身外形尺寸，接口突出部分及安装空间请以实物测量。外接电源极性、PTT 允许电压／电流与连接线定义须在接线前向供货方确认。

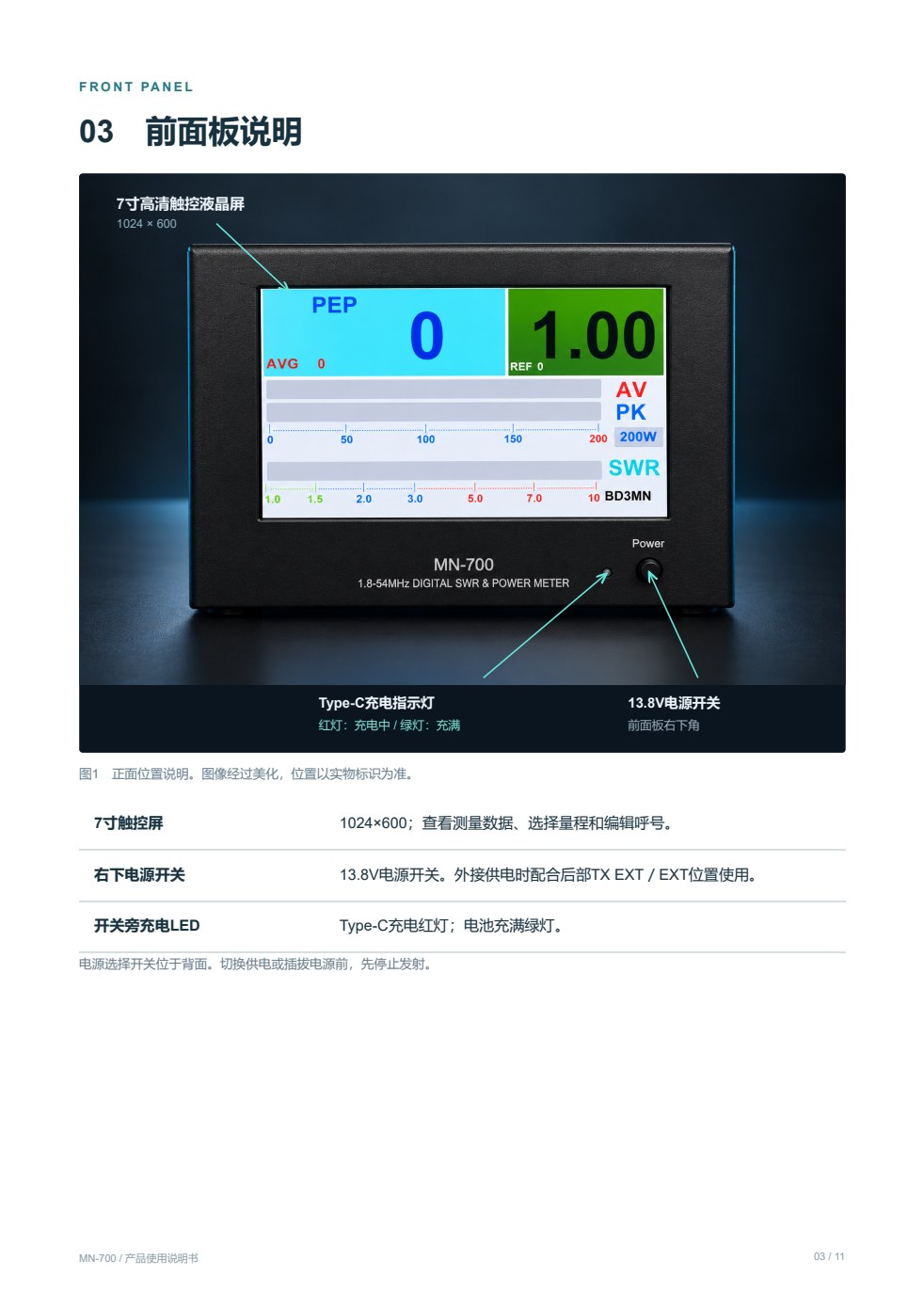

03 / 前面板说明

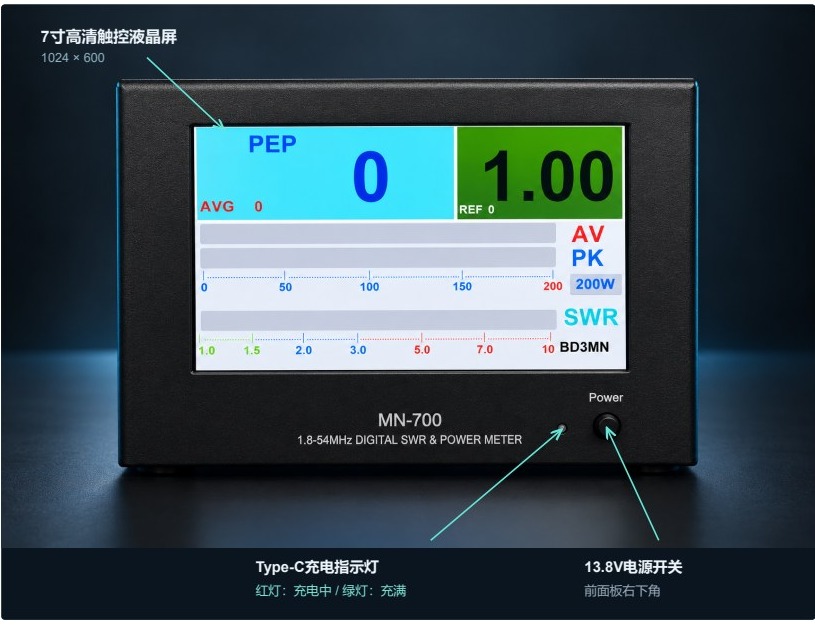

图 1 正面位置说明。图像经过美化，位置以实物标识为准。
7 寸触控屏 1024×600 ；查看测量数据、选择量程和编辑呼号。
右下电源开关 13.8V 电源开关。外接供电时配合后部 TX EXT ／ EXT 位置使用。
开关旁充电 LED Type-C 充电红灯；电池充满绿灯。
电源选择开关位于背面。切换供电或插拔电源前，先停止发射。

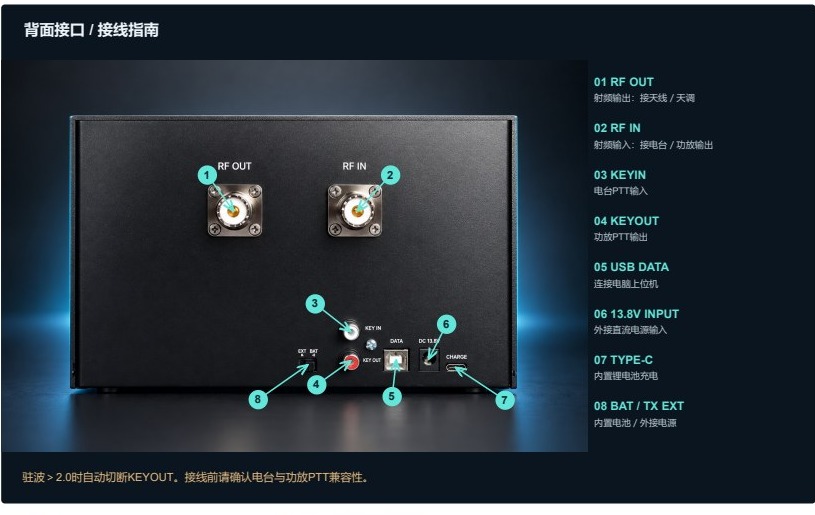

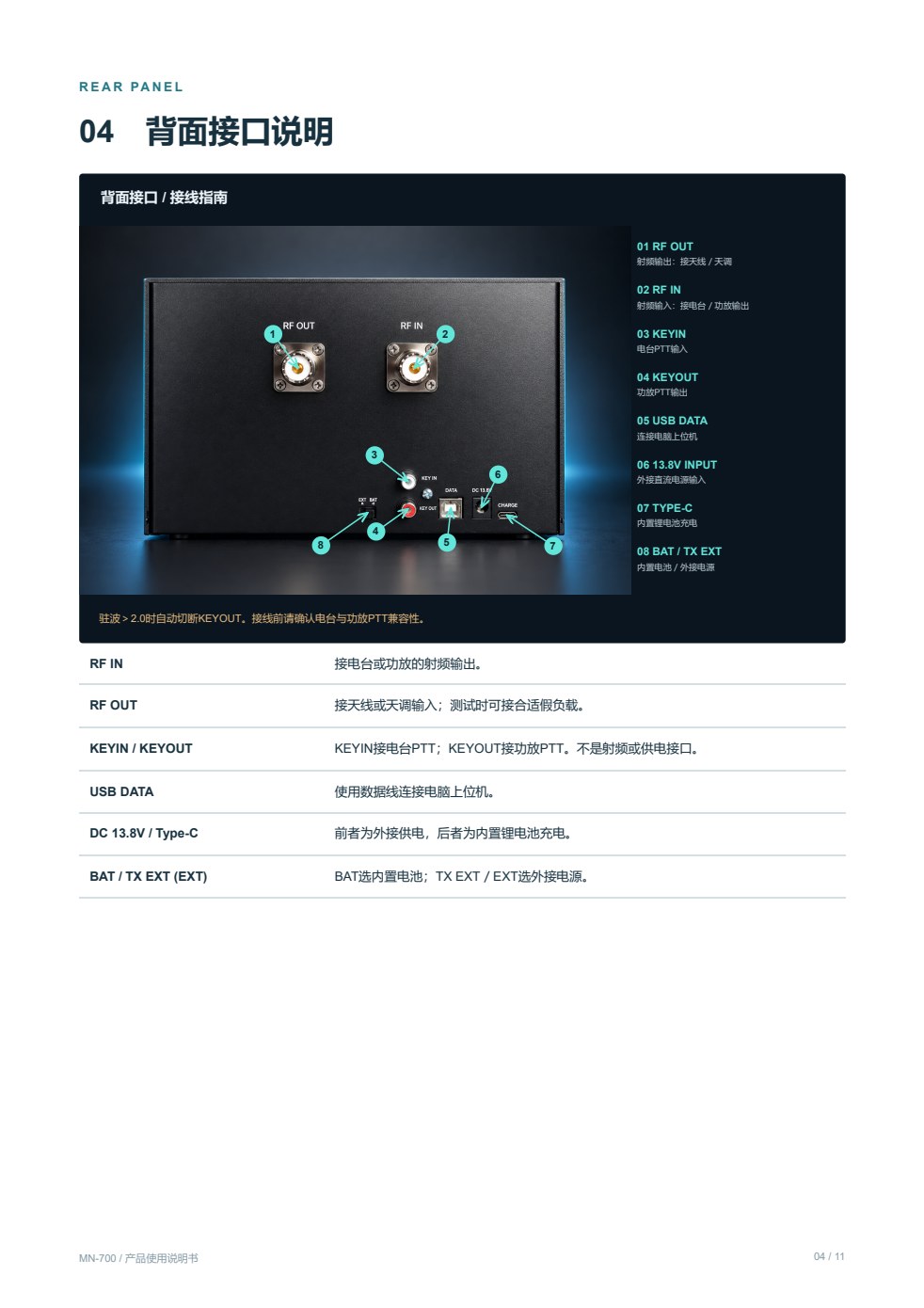

04 / 背面接口说明
驻波＞ 2.0 时自动切断 KEYOUT 。接线前请确认电台与功放 PTT 兼容性。
RF IN 接电台或功放的射频输出。
RF OUT 接天线或天调输入；测试时可接合适假负载。
KEYIN / KEYOUT KEYIN 接电台 PTT ； KEYOUT 接功放 PTT 。不是射频或供电接口。
USB DATA 使用数据线连接电脑上位机。
DC 13.8V / Type-C 前者为外接供电，后者为内置锂电池充电。
BAT / TX EXT (EXT) BAT 选内置电池； TX EXT ／ EXT 选外接电源。

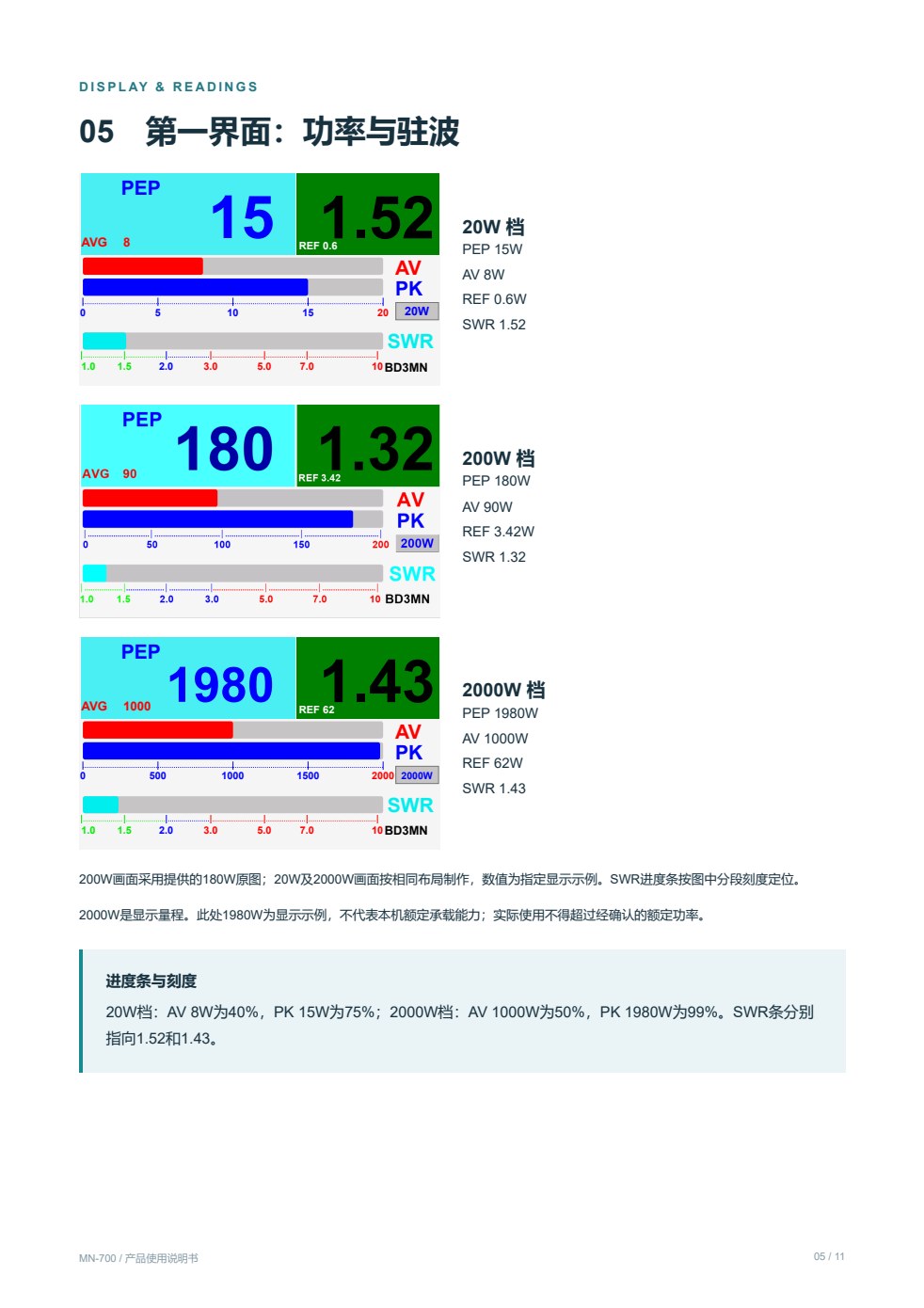

05 / 第一界面：功率与驻波

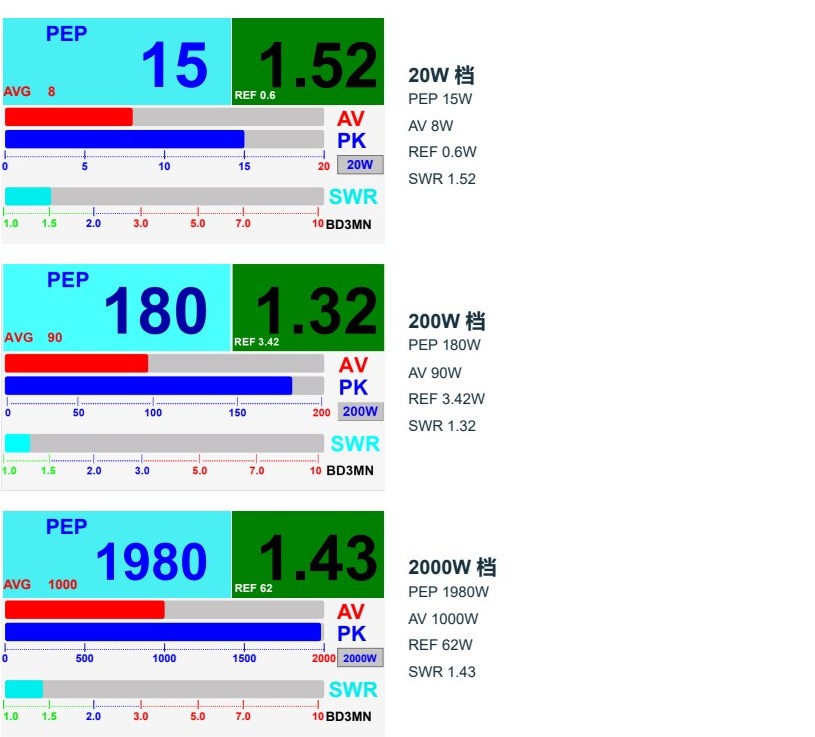

| 20W 档示例 | PEP 15W / AV 8W / REF 0.6W / SWR 1.52 |
|---|---|
| 200W 档示例 | PEP 180W / AV 90W / REF 3.42W / SWR 1.32 |
| 2000W 档示例 | PEP 1980W / AV 1000W / REF 62W / SWR 1.43 |
200W 画面采用提供的 180W 原图； 20W 及 2000W 画面按相同布局制作，数值为指定显示示例。 SWR 进度条按图中分段刻度定位。
2000W 是显示量程。此处 1980W 为显示示例，不代表本机额定承载能力；实际使用不得超过经确认的额定功率。
进度条与刻度
20W 档： AV 8W 为 40% ， PK 15W 为 75% ； 2000W 档： AV 1000W 为 50% ， PK 1980W 为 99% 。 SWR 条分别指向 1.52 和 1.43 。

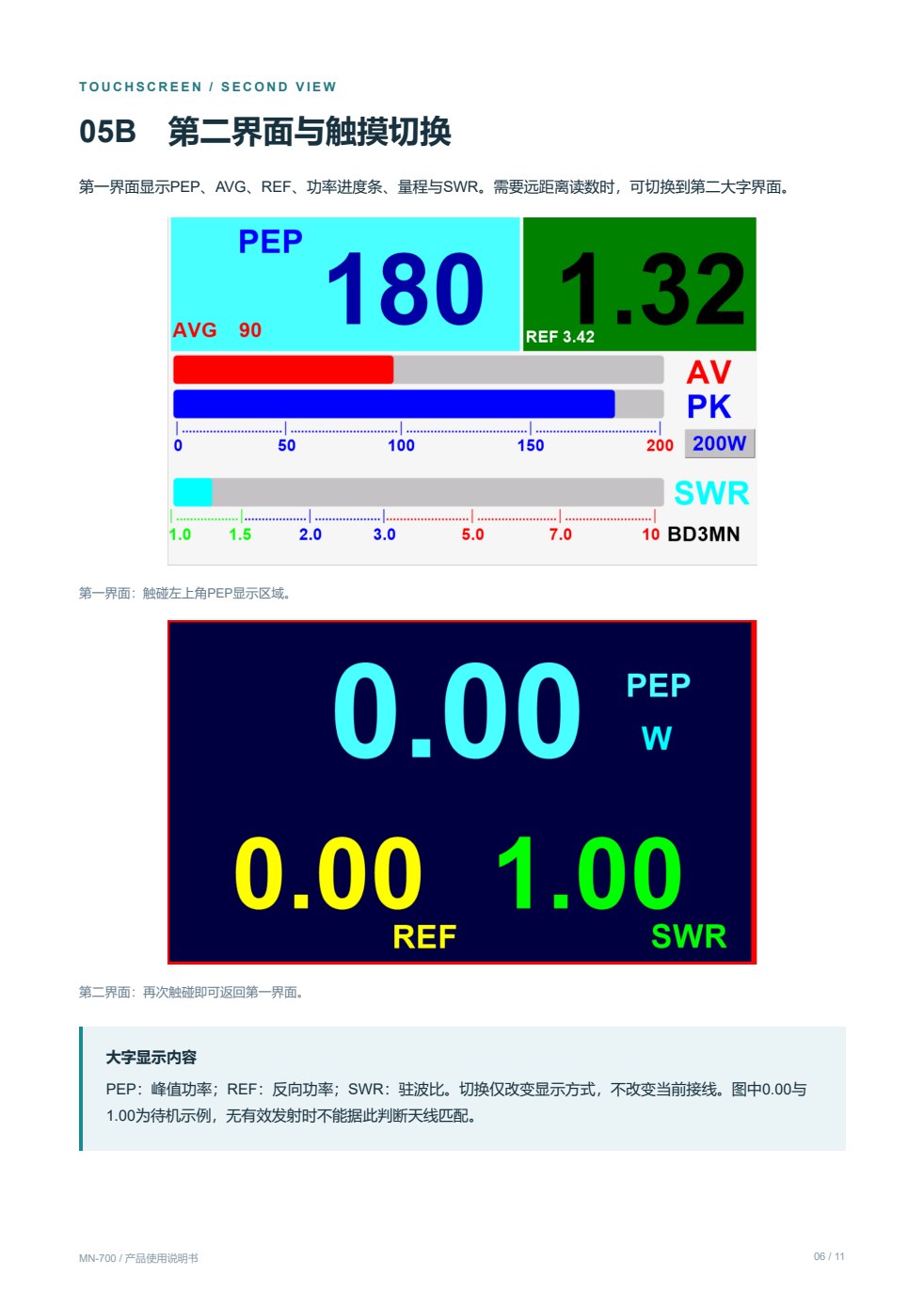

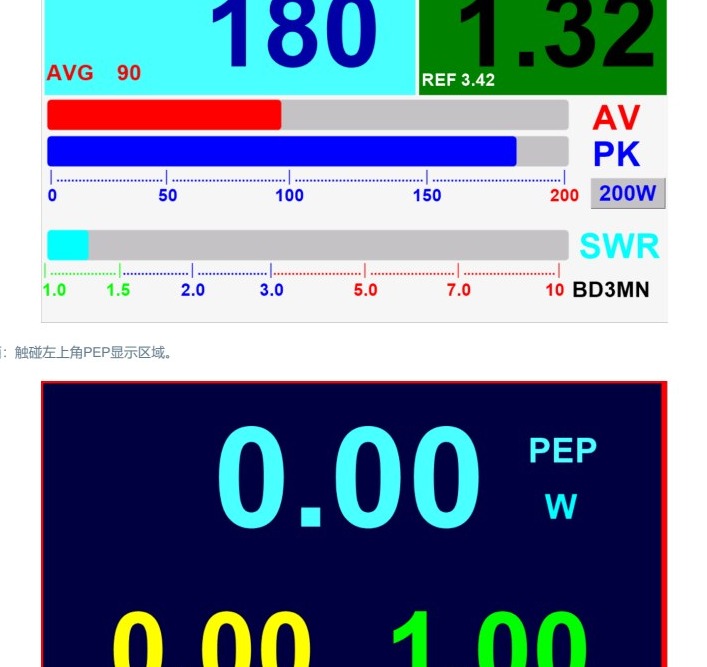

06 / 第二界面与触摸切换
第一界面显示 PEP 、 AVG 、 REF 、功率进度条、量程与 SWR 。需要远距离读数时，可切换到第二大字界面。
第一界面：触碰左上角 PEP 显示区域。
第二界面：再次触碰即可返回第一界面。
大字显示内容
PEP ：峰值功率； REF ：反向功率； SWR ：驻波比。切换仅改变显示方式，不改变当前接线。图中 0.00 与 1.00 为待机示例，无有效发射时不能据此判断天线匹配。

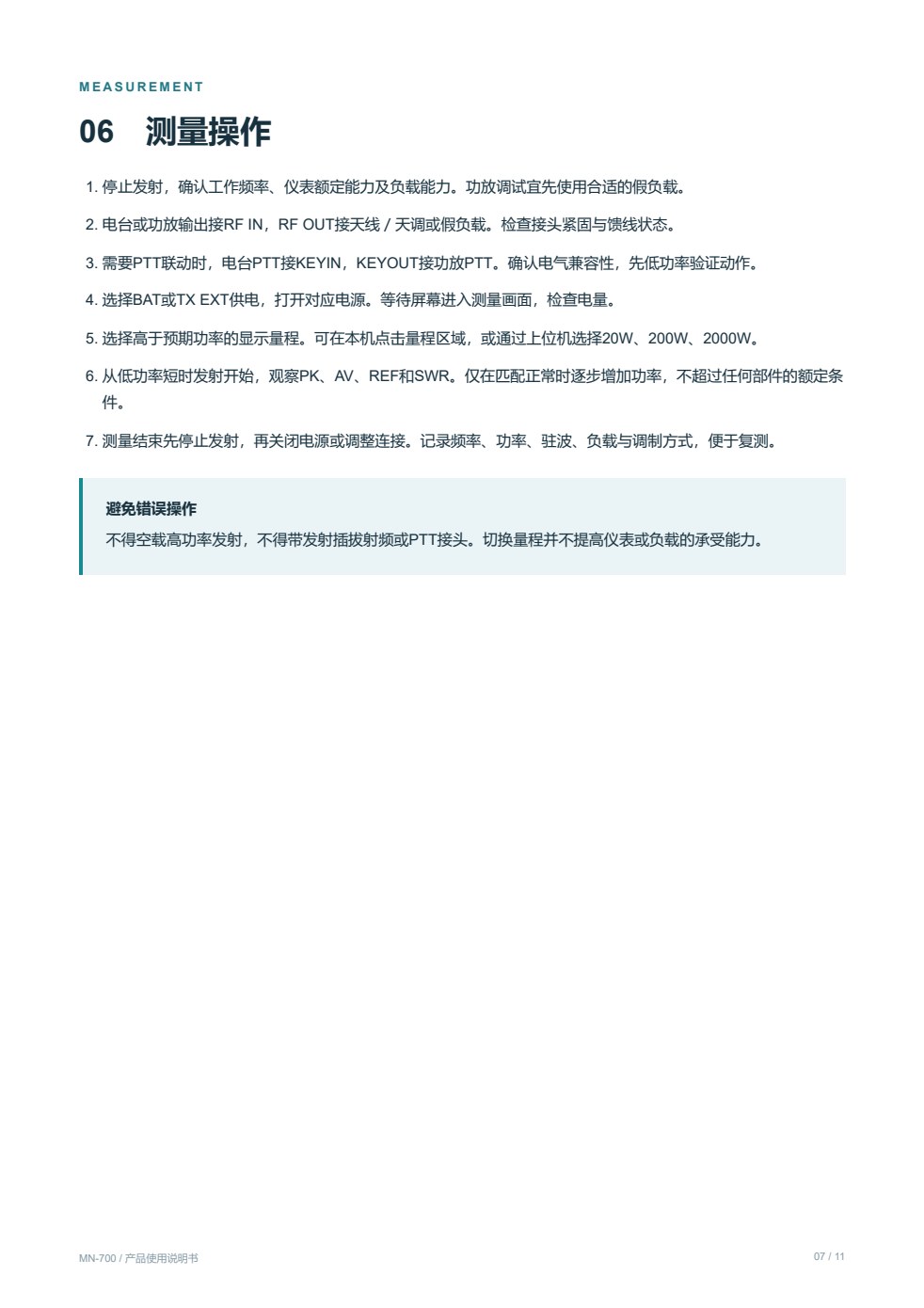

07 / 测量操作
1. 停止发射，确认工作频率、仪表额定能力及负载能力。功放调试宜先使用合适的假负载。
2. 电台或功放输出接 RF IN ， RF OUT 接天线／天调或假负载。检查接头紧固与馈线状态。
3. 需要 PTT 联动时，电台 PTT 接 KEYIN ， KEYOUT 接功放 PTT 。确认电气兼容性，先低功率验证动作。
4. 选择 BAT 或 TX EXT 供电，打开对应电源。等待屏幕进入测量画面，检查电量。
5. 选择高于预期功率的显示量程。可在本机点击量程区域，或通过上位机选择 20W 、 200W 、 2000W 。
6. 从低功率短时发射开始，观察 PK 、 AV 、 REF 和 SWR 。仅在匹配正常时逐步增加功率，不超过任何部件的额定条件。
7. 测量结束先停止发射，再关闭电源或调整连接。记录频率、功率、驻波、负载与调制方式，便于复测。
避免错误操作
不得空载高功率发射，不得带发射插拔射频或 PTT 接头。切换量程并不提高仪表或负载的承受能力。

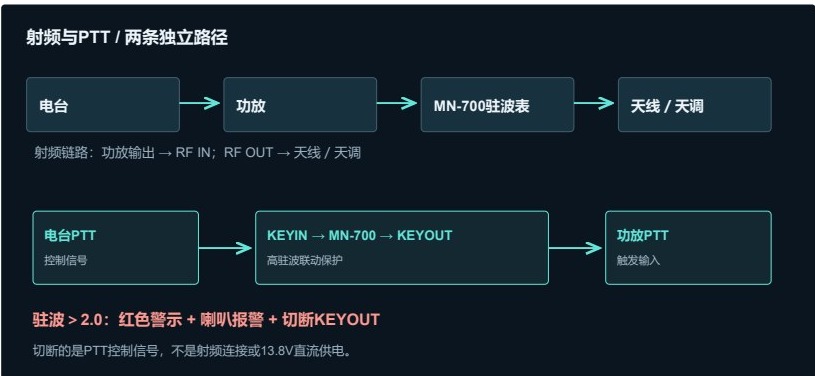

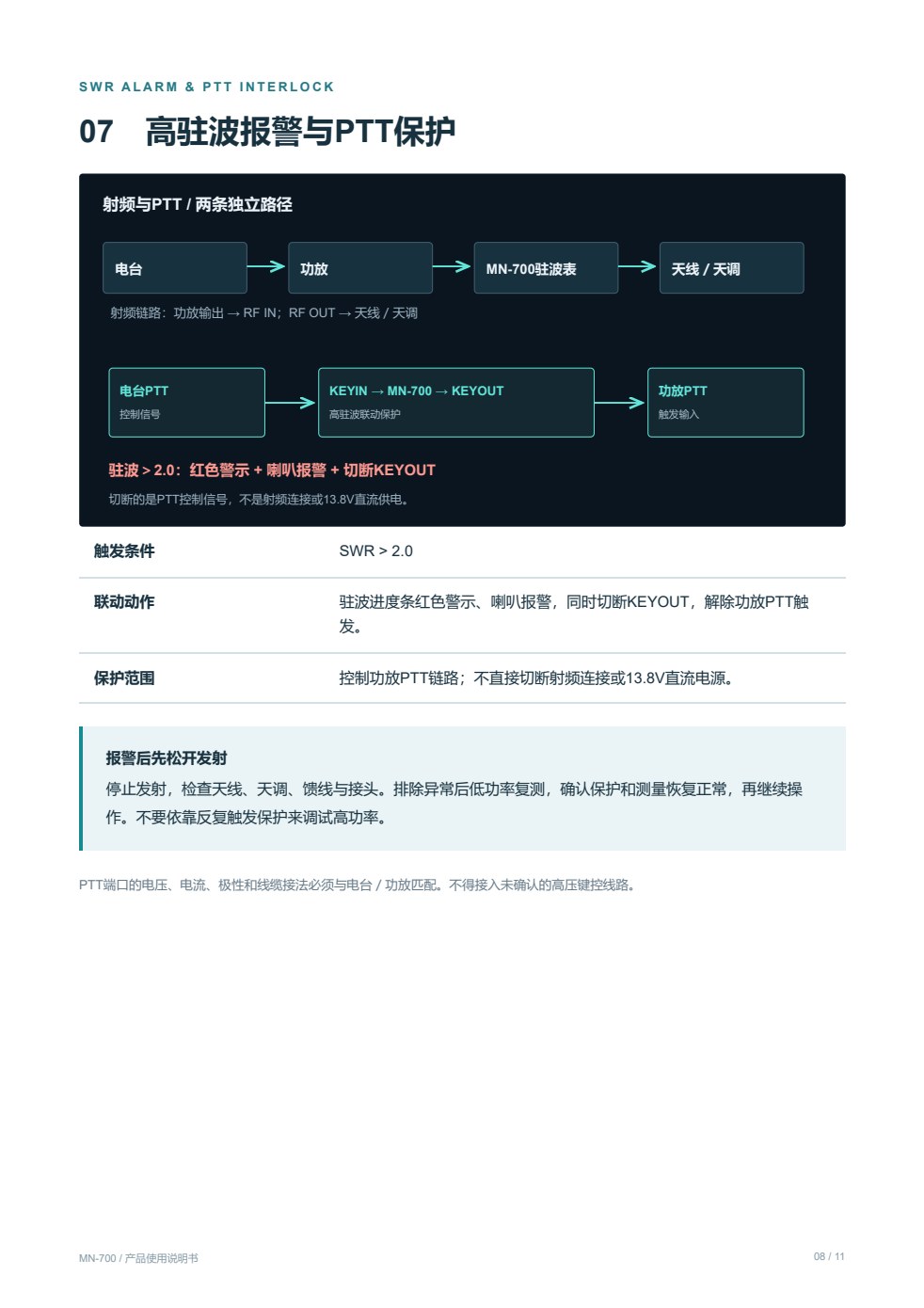

08 / 高驻波报警与 PTT 保护
驻波＞ 2.0 ：红色警示 + 喇叭报警 + 切断 KEYOUT
切断的是 PTT 控制信号，不是射频连接或 13.8V 直流供电。
触发条件 SWR > 2.0
联动动作 驻波进度条红色警示、喇叭报警，同时切断 KEYOUT ，解除功放 PTT 触发。
保护范围 控制功放 PTT 链路；不直接切断射频连接或 13.8V 直流电源。
报警后先松开发射
停止发射，检查天线、天调、馈线与接头。排除异常后低功率复测，确认保护和测量恢复正常，再继续操作。不要依靠反复触发保护来调试高功率。
PTT 端口的电压、电流、极性和线缆接法必须与电台／功放匹配。不得接入未确认的高压键控线路。

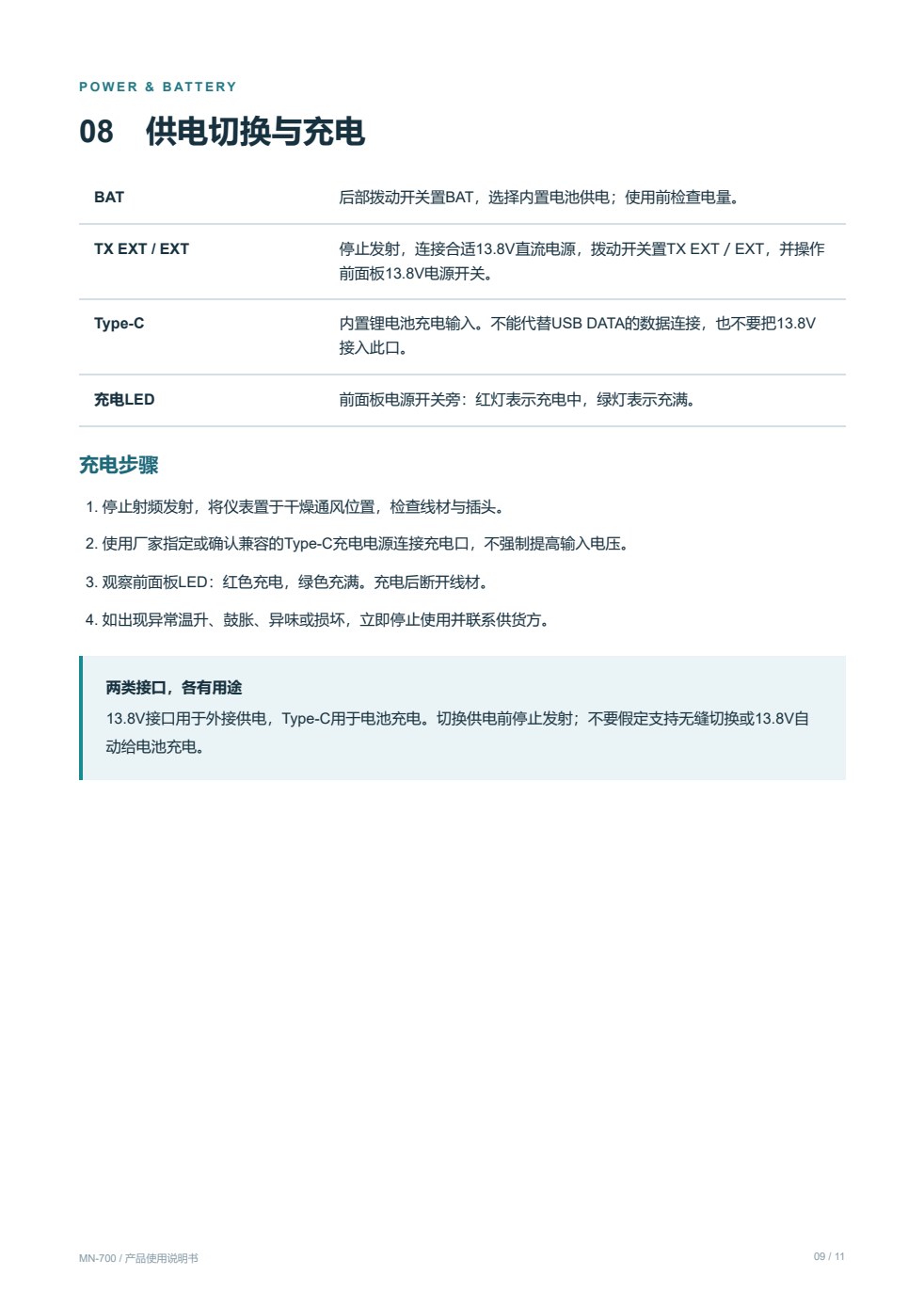

09 / 供电切换与充电
BAT 后部拨动开关置 BAT ，选择内置电池供电；使用前检查电量。
TX EXT / EXT 停止发射，连接合适 13.8V 直流电源，拨动开关置 TX EXT ／ EXT ，并操作前面板 13.8V 电源开关。
Type-C 内置锂电池充电输入。不能代替 USB DATA 的数据连接，也不要把 13.8V 接入此口。
充电 LED 前面板电源开关旁：红灯表示充电中，绿灯表示充满。
充电步骤
1. 停止射频发射，将仪表置于干燥通风位置，检查线材与插头。
2. 使用厂家指定或确认兼容的 Type-C 充电电源连接充电口，不强制提高输入电压。
3. 观察前面板 LED ：红色充电，绿色充满。充电后断开线材。
4. 如出现异常温升、鼓胀、异味或损坏，立即停止使用并联系供货方。
两类接口，各有用途
13.8V 接口用于外接供电， Type-C 用于电池充电。切换供电前停止发射；不要假定支持无缝切换或 13.8V 自动给电池充电。

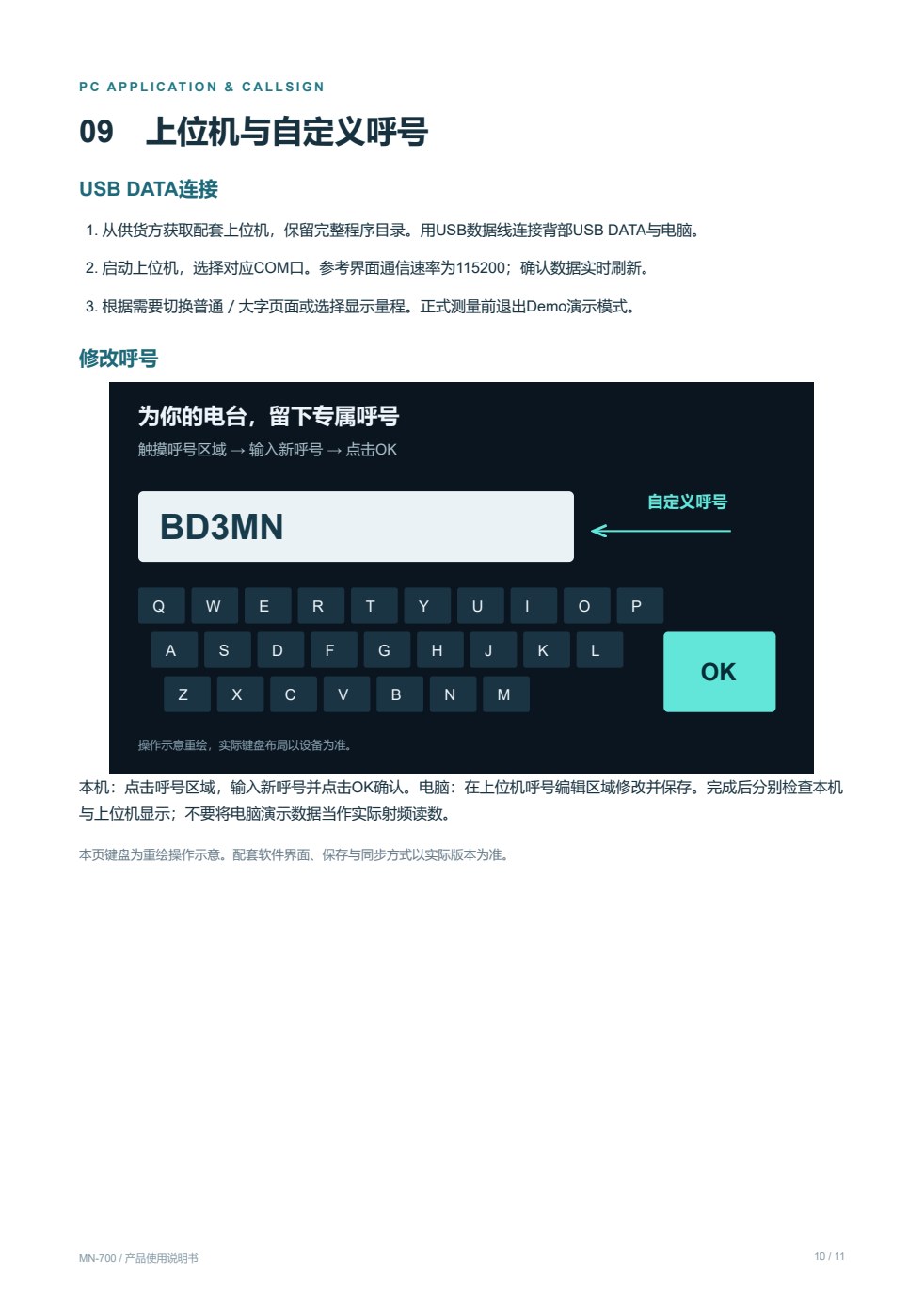

10 / 上位机与自定义呼号
USB DATA 连接
1. 从供货方获取配套上位机，保留完整程序目录。用 USB 数据线连接背部 USB DATA 与电脑。
2. 启动上位机，选择对应 COM 口。参考界面通信速率为 115200 ；确认数据实时刷新。
3. 根据需要切换普通／大字页面或选择显示量程。正式测量前退出 Demo 演示模式。

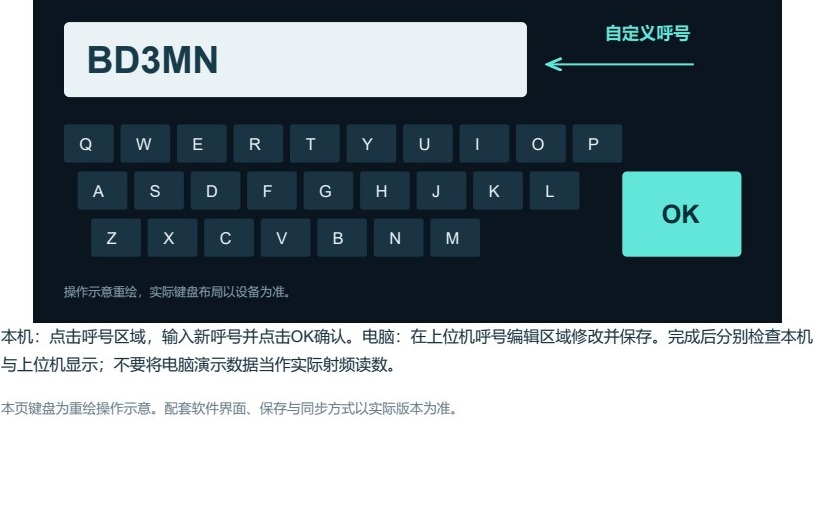

修改呼号
本机：点击呼号区域，输入新呼号并点击 OK 确认。电脑：在上位机呼号编辑区域修改并保存。完成后分别检查本机与上位机显示；不要将电脑演示数据当作实际射频读数。
本页键盘为重绘操作示意。配套软件界面、保存与同步方式以实际版本为准。

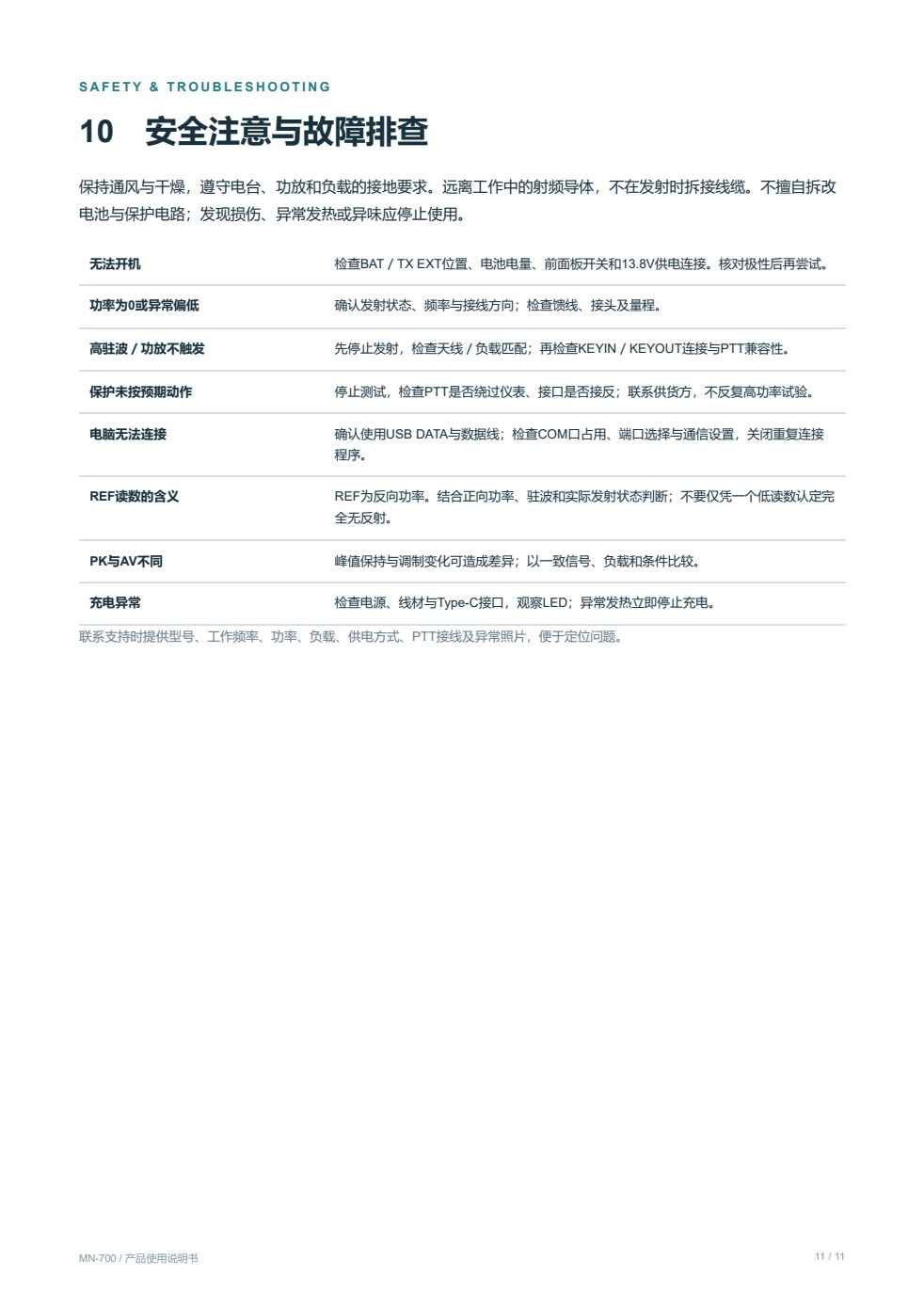

11 / 安全注意与故障排查
保持通风与干燥，遵守电台、功放和负载的接地要求。远离工作中的射频导体，不在发射时拆接线缆。不擅自拆改电池与保护电路；发现损伤、异常发热或异味应停止使用。
无法开机 检查 BAT ／ TX EXT 位置、电池电量、前面板开关和 13.8V 供电连接。核对极性后再尝试。
功率为 0 或异常偏低 确认发射状态、频率与接线方向；检查馈线、接头及量程。
高驻波／功放不触发 先停止发射，检查天线／负载匹配；再检查 KEYIN ／ KEYOUT 连接与 PTT 兼容性。
保护未按预期动作 停止测试，检查 PTT 是否绕过仪表、接口是否接反；联系供货方，不反复高功率试验。
电脑无法连接 确认使用 USB DATA 与数据线；检查 COM 口占用、端口选择与通信设置，关闭重复连接程序。
REF 读数的含义 REF 为反向功率。结合正向功率、驻波和实际发射状态判断；不要仅凭一个低读数认定完全无反射。
PK 与 AV 不同 峰值保持与调制变化可造成差异；以一致信号、负载和条件比较。
充电异常 检查电源、线材与 Type-C 接口，观察 LED ；异常发热立即停止充电。
联系支持时提供型号、工作频率、功率、负载、供电方式、 PTT 接线及异常照片，便于定位问题。
