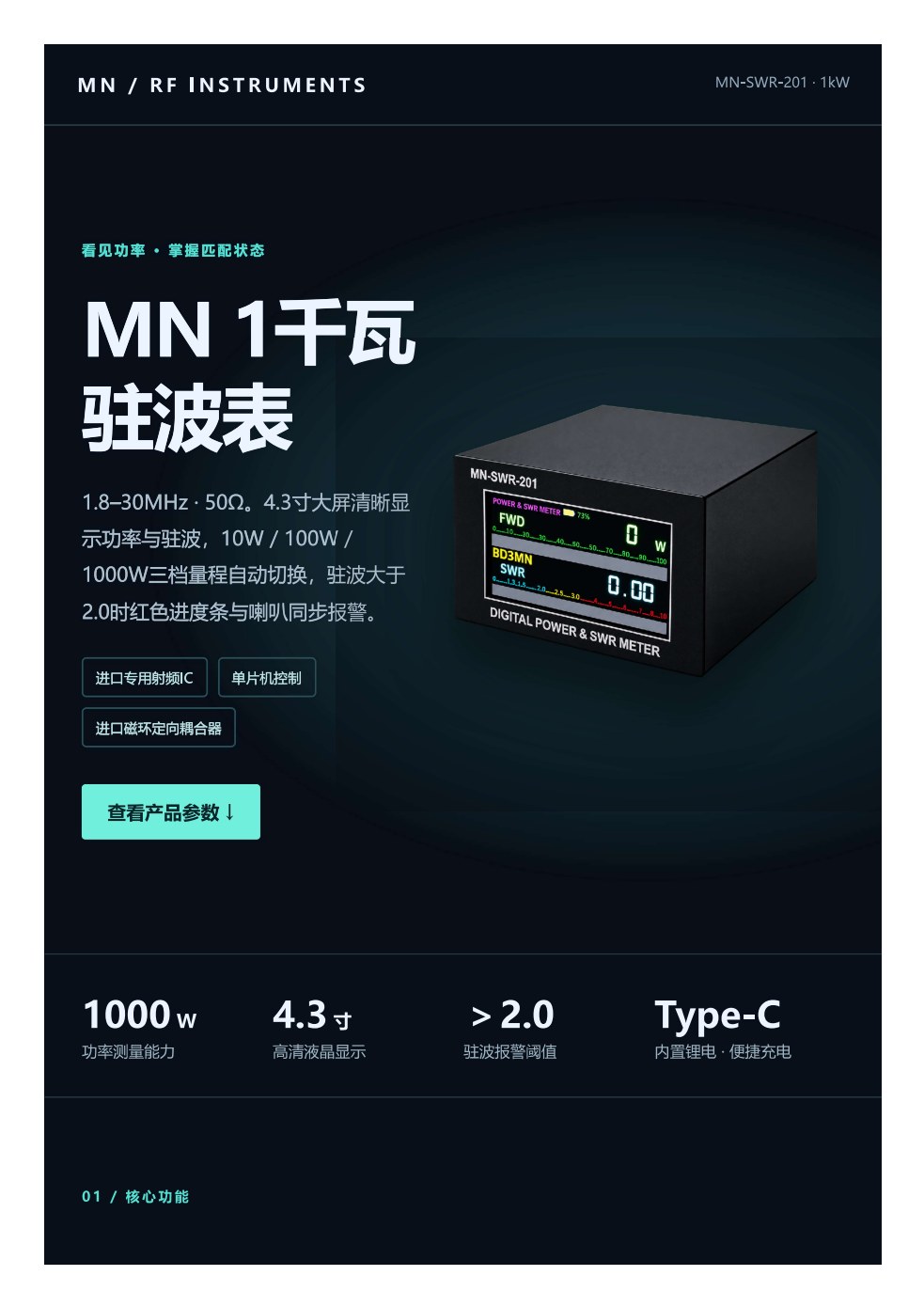

01 / 产品简介

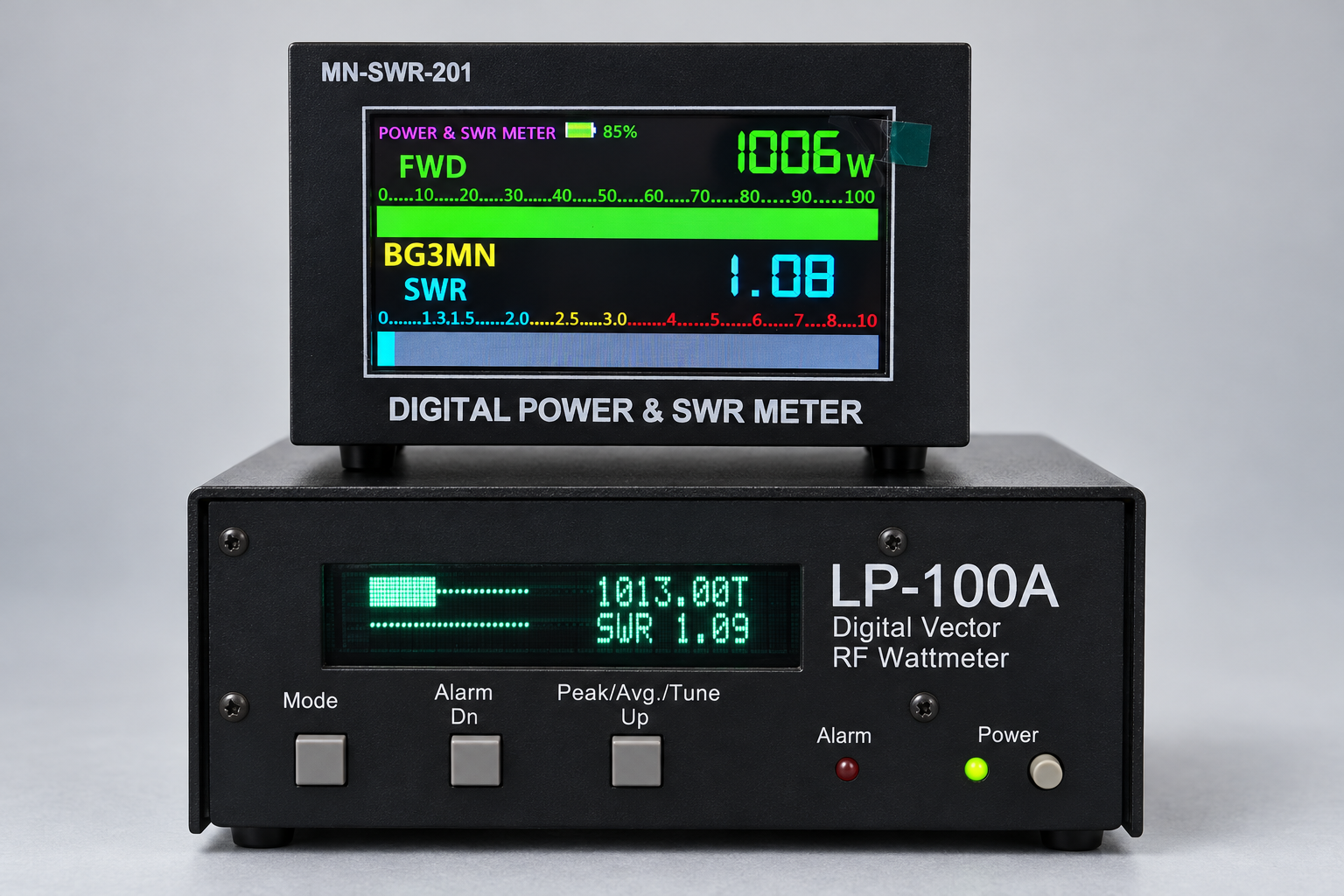

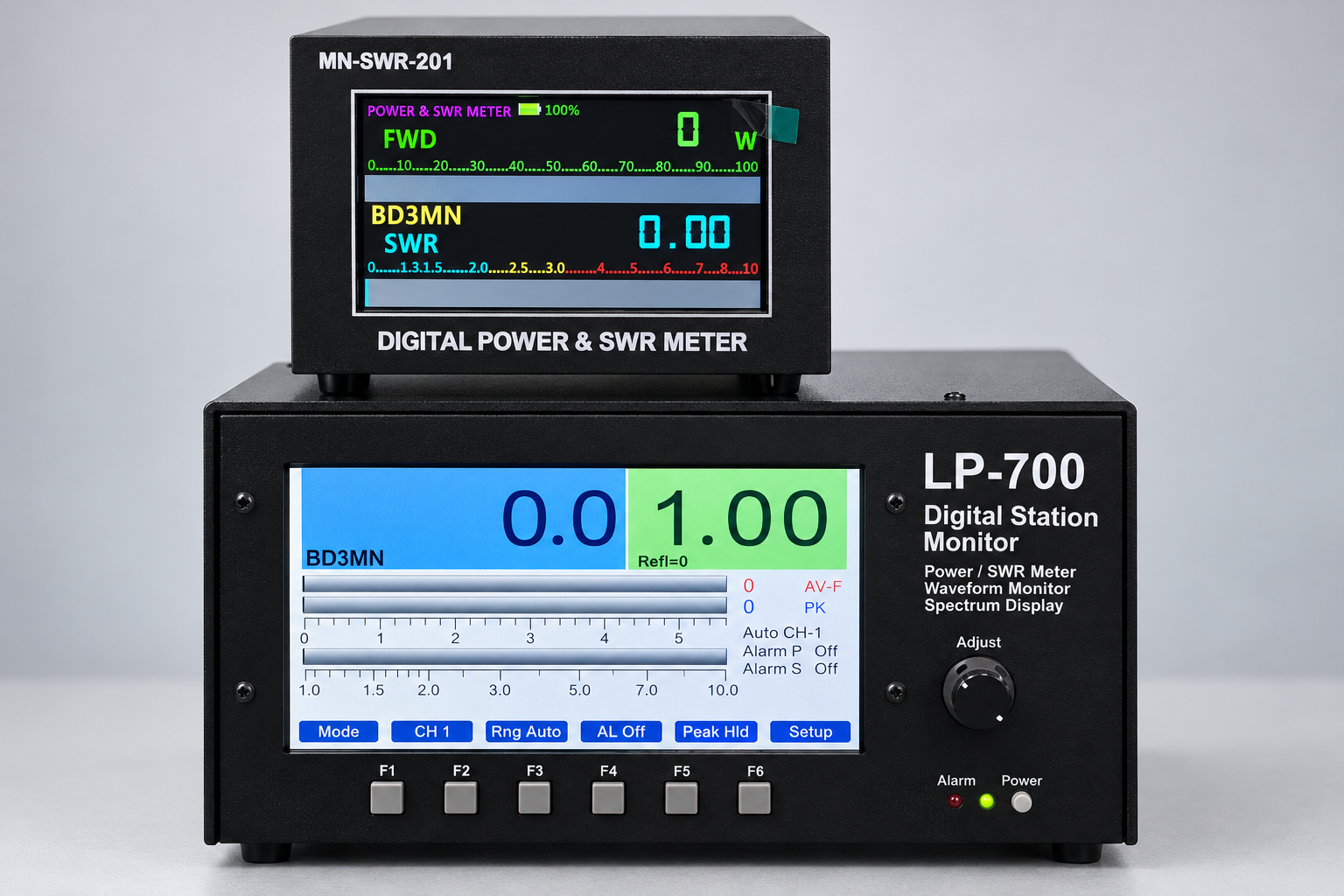

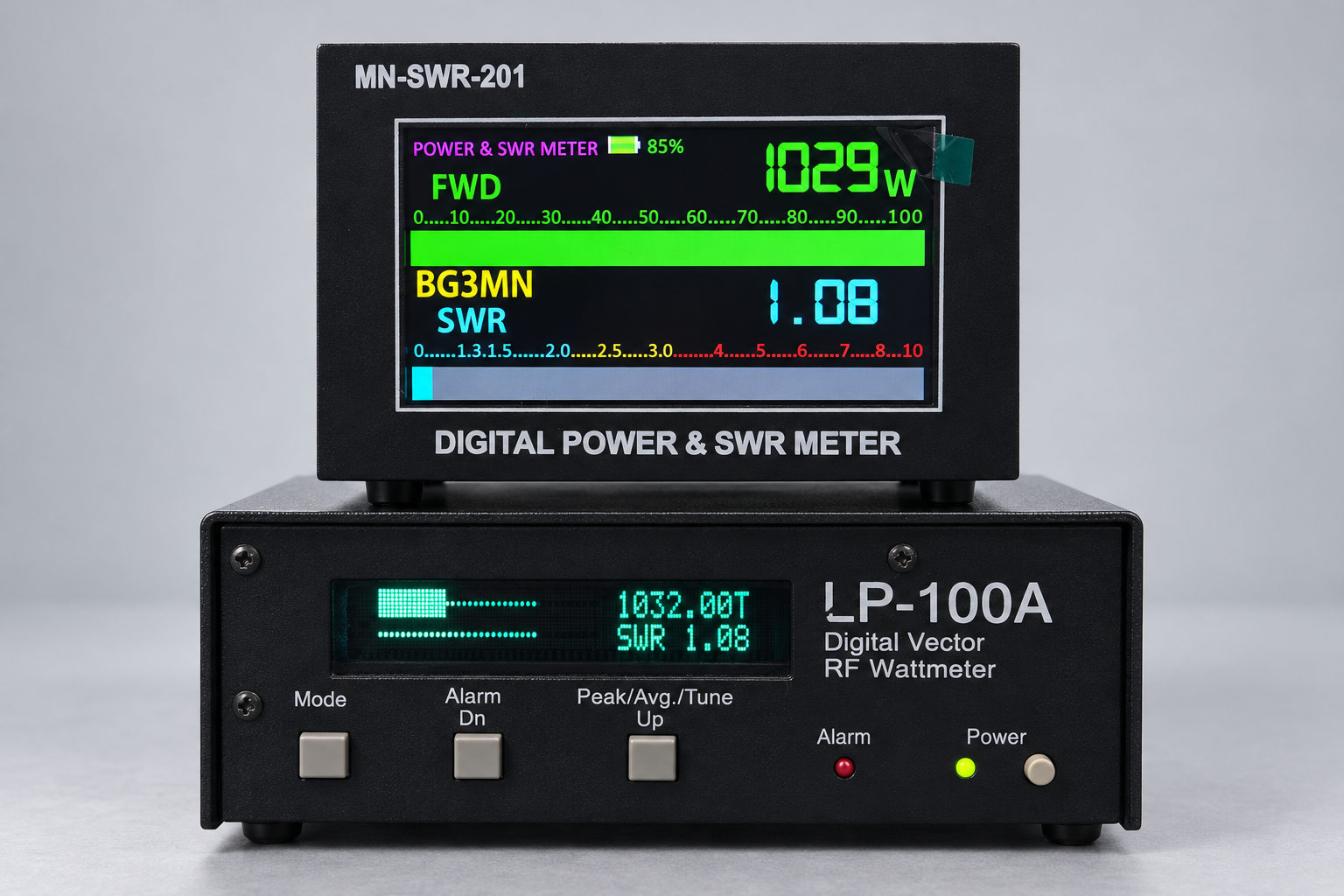

MN-SWR-201 是一款 1.8–30MHz、50Ω 的 MN 1千瓦驻波表，配备 4.3寸高清彩屏，显示功率与驻波，10W / 100W / 1000W 三档量程自动切换，驻波大于 2.0 时红色进度条与喇叭同步报警。

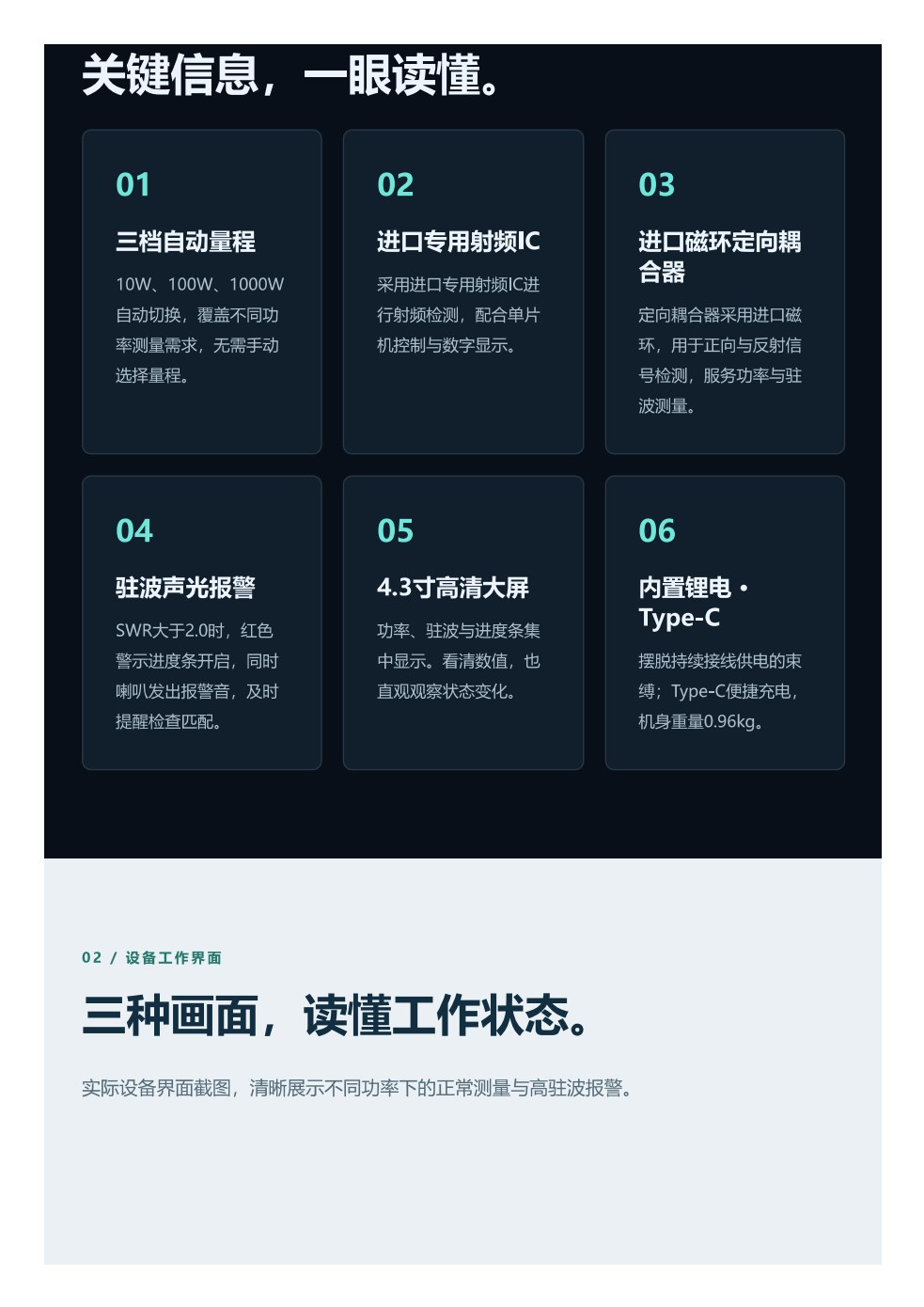

02 / 核心功能
三档自动量程
10W、100W、1000W 自动切换，覆盖不同功率测量需求，无需手动选择量程。
进口专用射频 IC
采用进口专用射频 IC 进行射频检测，配合单片机控制与数字显示。
进口磁环定向耦合器
定向耦合器采用进口磁环，用于正向与反射信号检测，服务功率与驻波测量。
驻波声光报警
SWR 大于 2.0 时，红色警示进度条开启，同时喇叭发出报警音，及时提醒检查匹配。

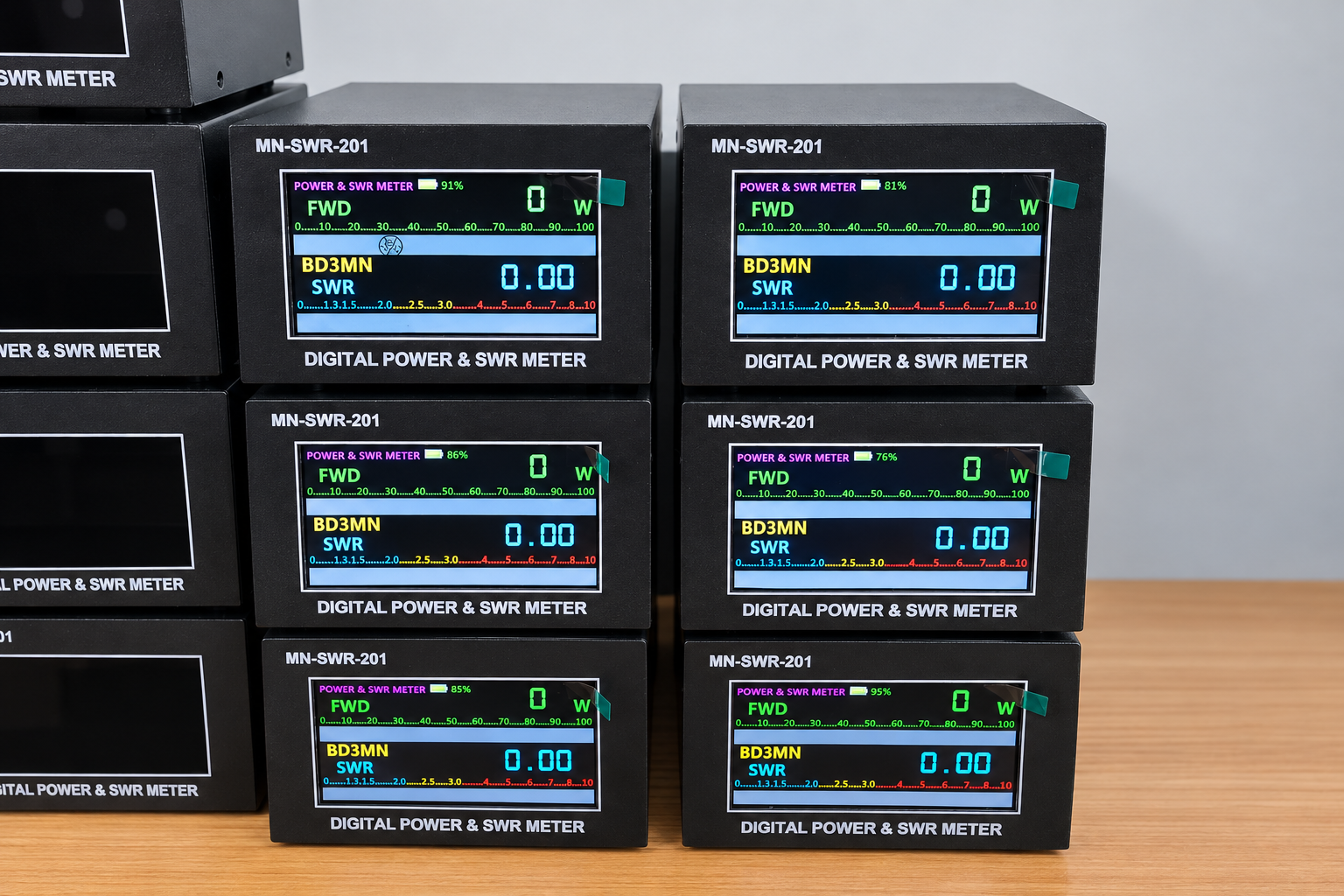

4.3寸高清大屏
功率、驻波与进度条集中显示，看清数值，也直观观察状态变化。
内置锂电 · Type-C
摆脱持续接线供电的束缚，Type-C 便捷充电，机身重量 0.96kg。
03 / 设备工作界面

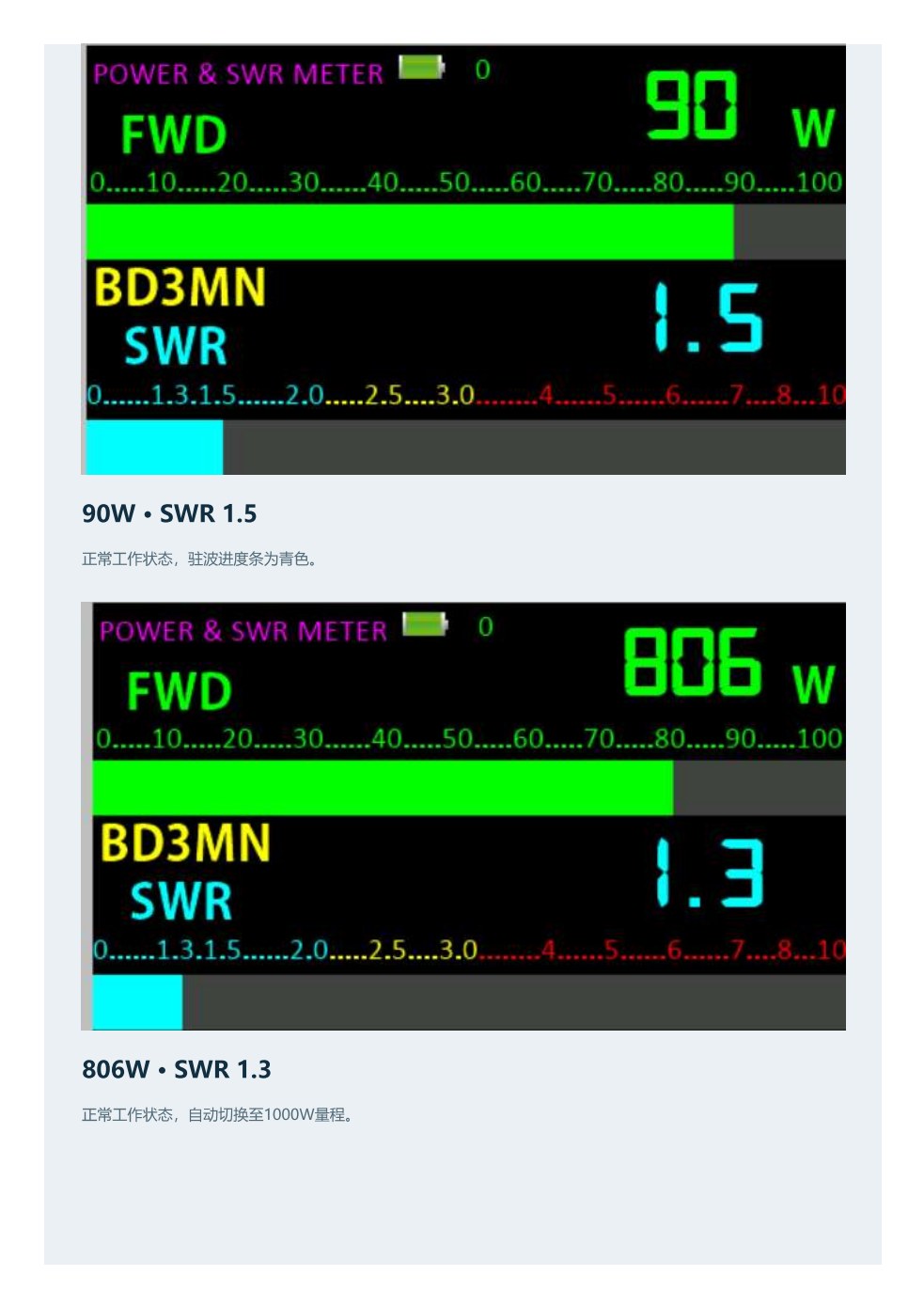

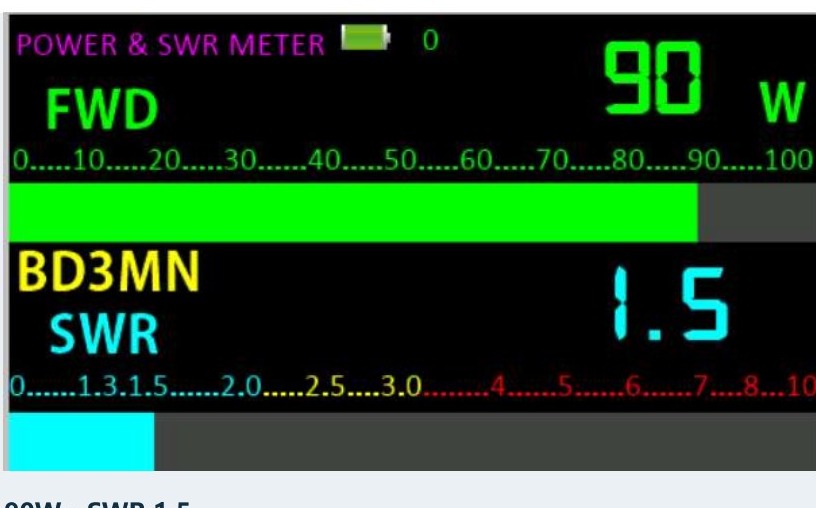

90W · SWR 1.5：正常工作状态，驻波进度条为青色。

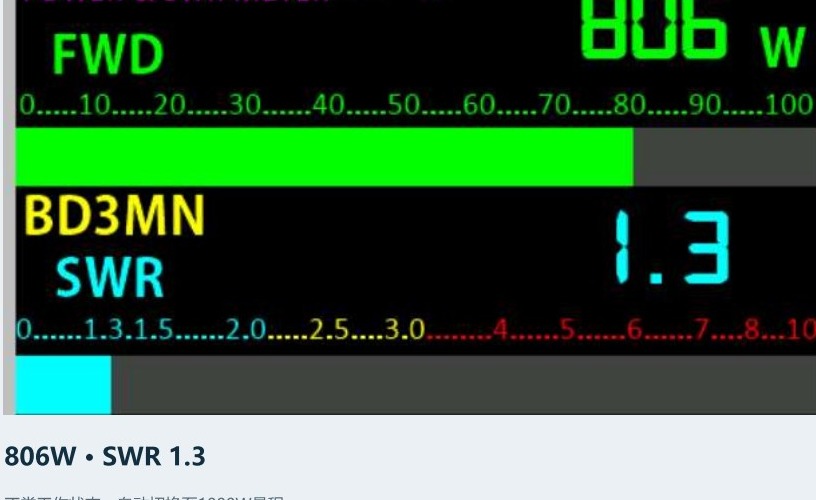

806W · SWR 1.3：正常工作状态，自动切换至 1000W 量程。

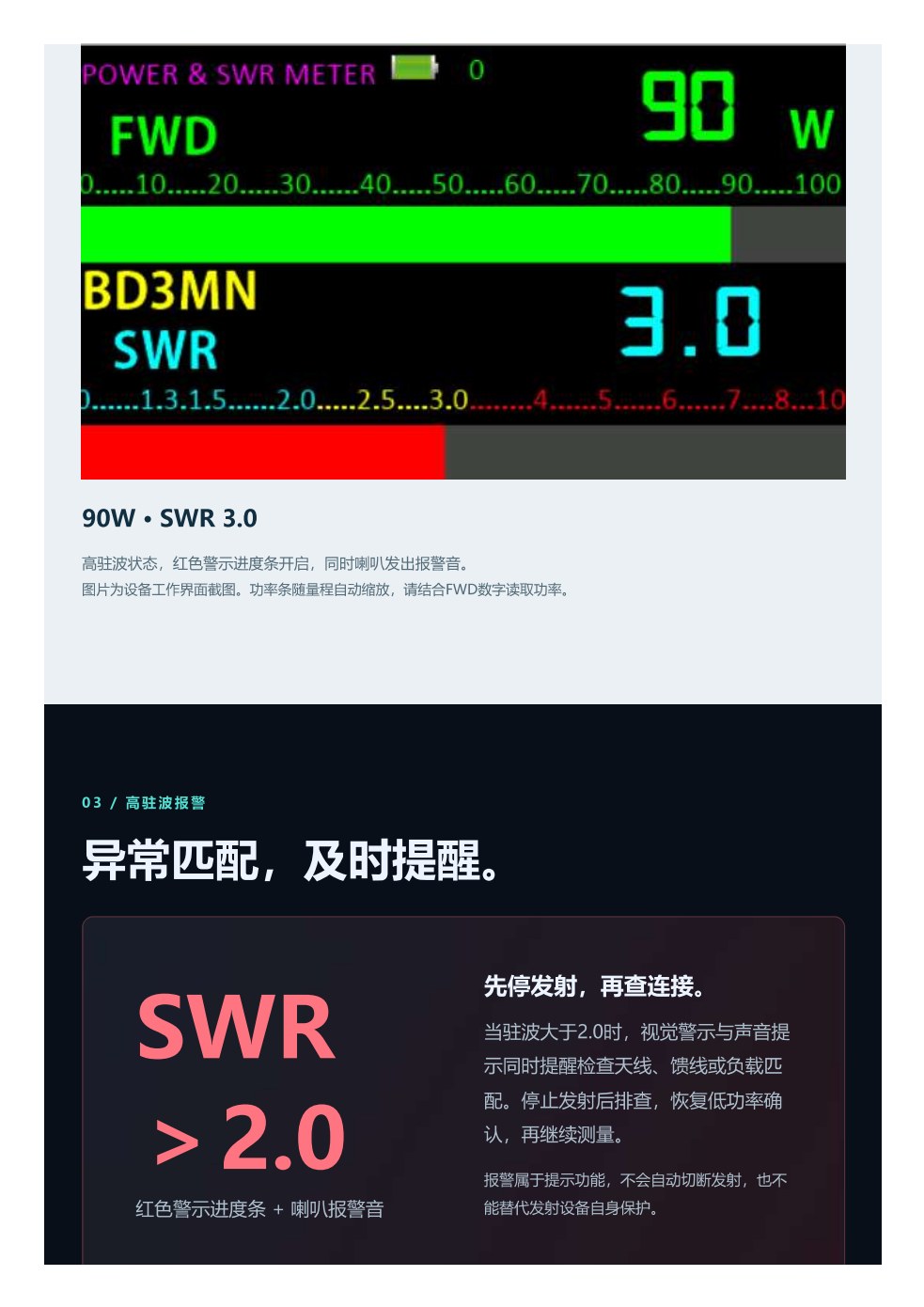

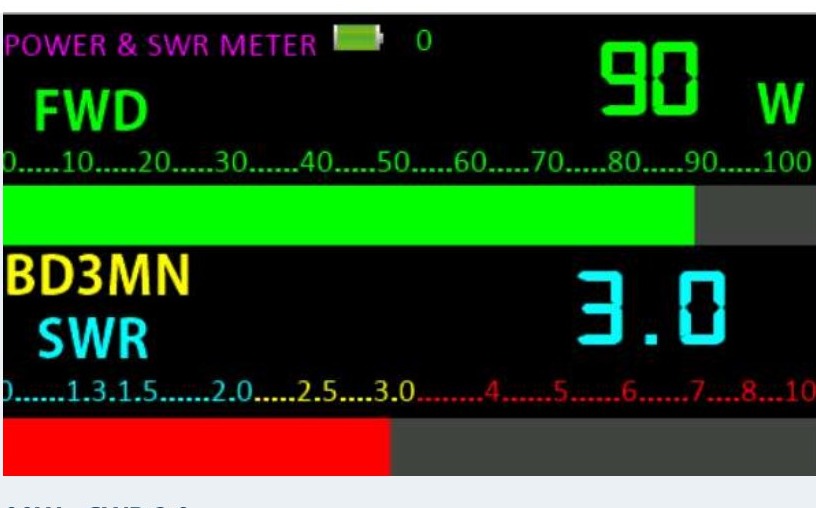

90W · SWR 3.0：高驻波状态，红色警示进度条开启，同时喇叭发出报警音。图片为设备工作界面展示，功率与驻波值随实际发射功率和天线匹配变化。
04 / 驻波报警
SWR > 2.0：红色警示进度条 + 喇叭报警。先停发射，再查连接。
当驻波大于 2.0 时，报警提示与高亮显示同时提醒检查天线、馈线或负载匹配。停止发射后排查，恢复低功率确认，再继续测量。
报警用于提示异常，不会自动切断发射，也不能替代发射设备自身保护。正常为青色进度条。

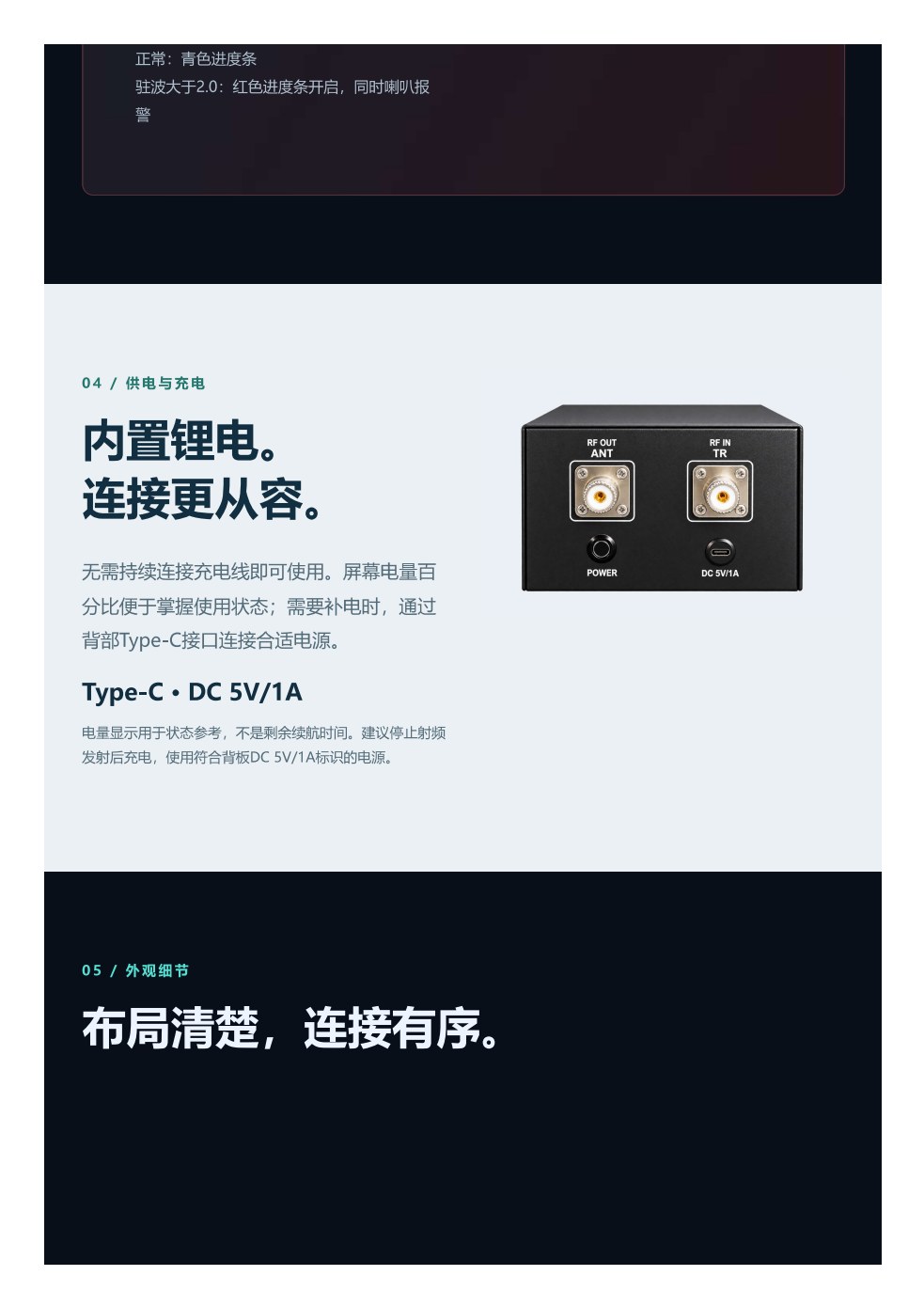

05 / 供电与充电
内置锂电池，无需持续连接充电线即可使用。屏幕电量百分比便于掌握使用状态；需要补电时，通过背部 Type-C 接口连接合适电源。
Type-C · DC 5V/1A。电量显示用于状态参考，不是剩余续航时间。建议停止射频发射后充电，使用符合背板 DC 5V/1A 标识的电源。

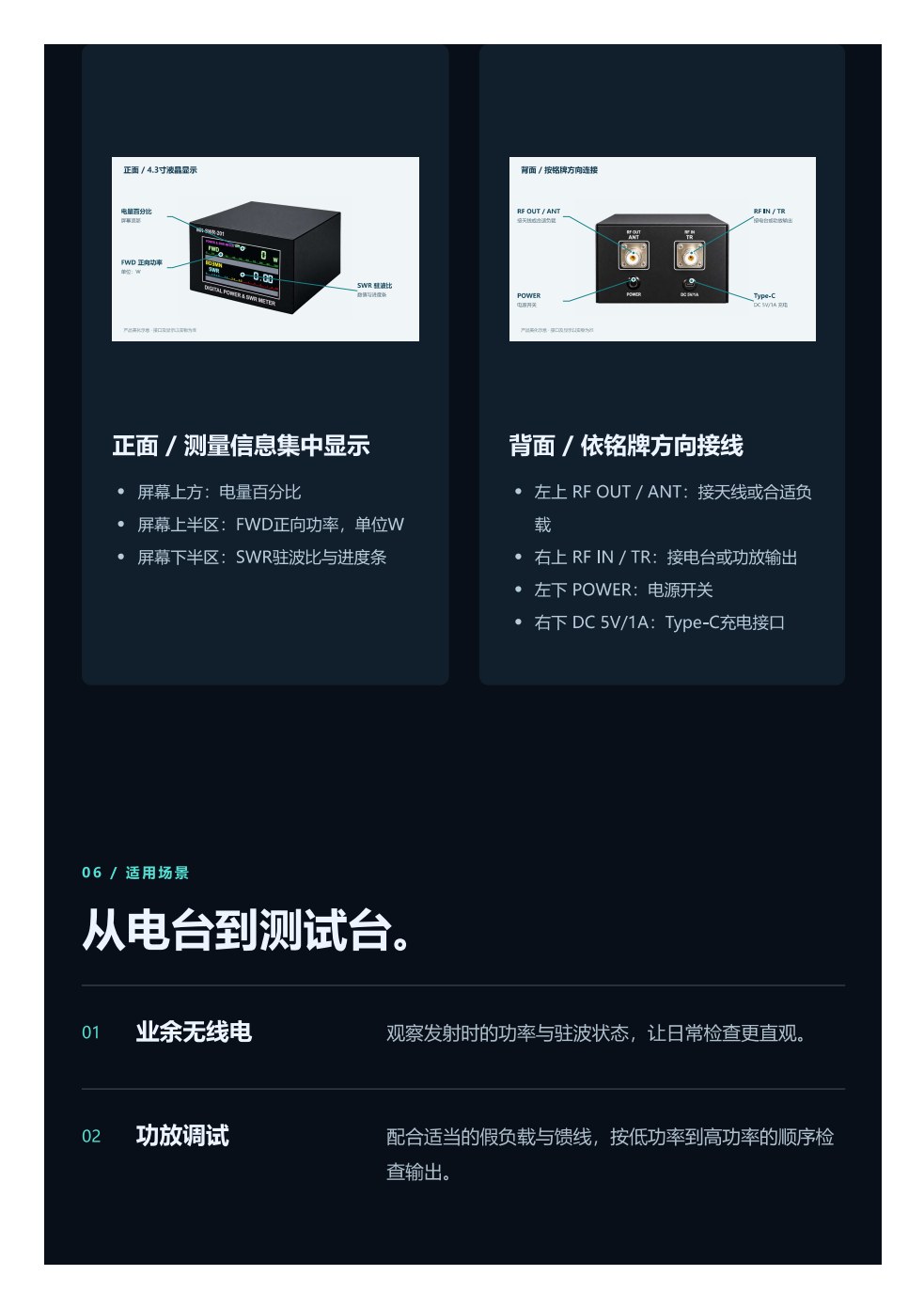

06 / 外观与接线

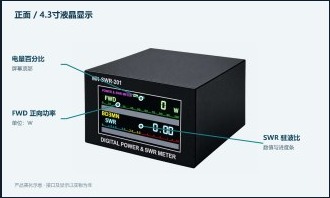

| 屏幕上方 | 电量百分比 |
|---|---|
| 屏幕上半区 | FWD 正向功率，单位 W |
| 屏幕下半区 | SWR 驻波比与进度条 |

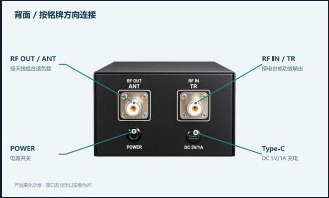

| 左上 RF OUT / ANT | 接天线或合适负载 |
|---|---|
| 右上 RF IN / TR | 接电台或功放输出 |
| 左下 POWER | 电源开关 |
| 右下 DC 5V/1A | Type-C 充电接口 |
07 / 适用场景
| 业余无线电 | 观察发射时的功率与驻波状态，让日常检查更直观。 |
|---|---|
| 功放调试 | 配合适当的假负载与馈线，按低功率到高功率的顺序检查输出。 |
| 天线匹配检测 | 在工作频点观察驻波变化，为天线与馈线排查提供参考。 |
| 射频系统测试 | 在已确认的频率、功率与负载条件下，进行系统读数观察。 |
适用于 1.8–30MHz、50Ω 射频系统。使用前确认整条链路的额定功率与负载能力；1kW 测量能力不代表任意失配或持续工作条件均适用。
08 / 产品参数
| 产品名称 | MN 1千瓦驻波表 |
|---|---|
| 面板标识 | MN-SWR-201 |
| 频率范围 | 1.8–30MHz |
| 阻抗 | 50Ω |
| 功率量程 | 10W / 100W / 1000W，三档自动切换 |
| 最大测量功率 | 1000W（1kW） |
| 显示屏 | 4.3寸高清液晶屏 |
| 主要显示 | FWD 正向功率、SWR 驻波比、电量显示 |
| 报警功能 | SWR > 2.0 时，红色警示进度条开启，同时喇叭发出报警音 |

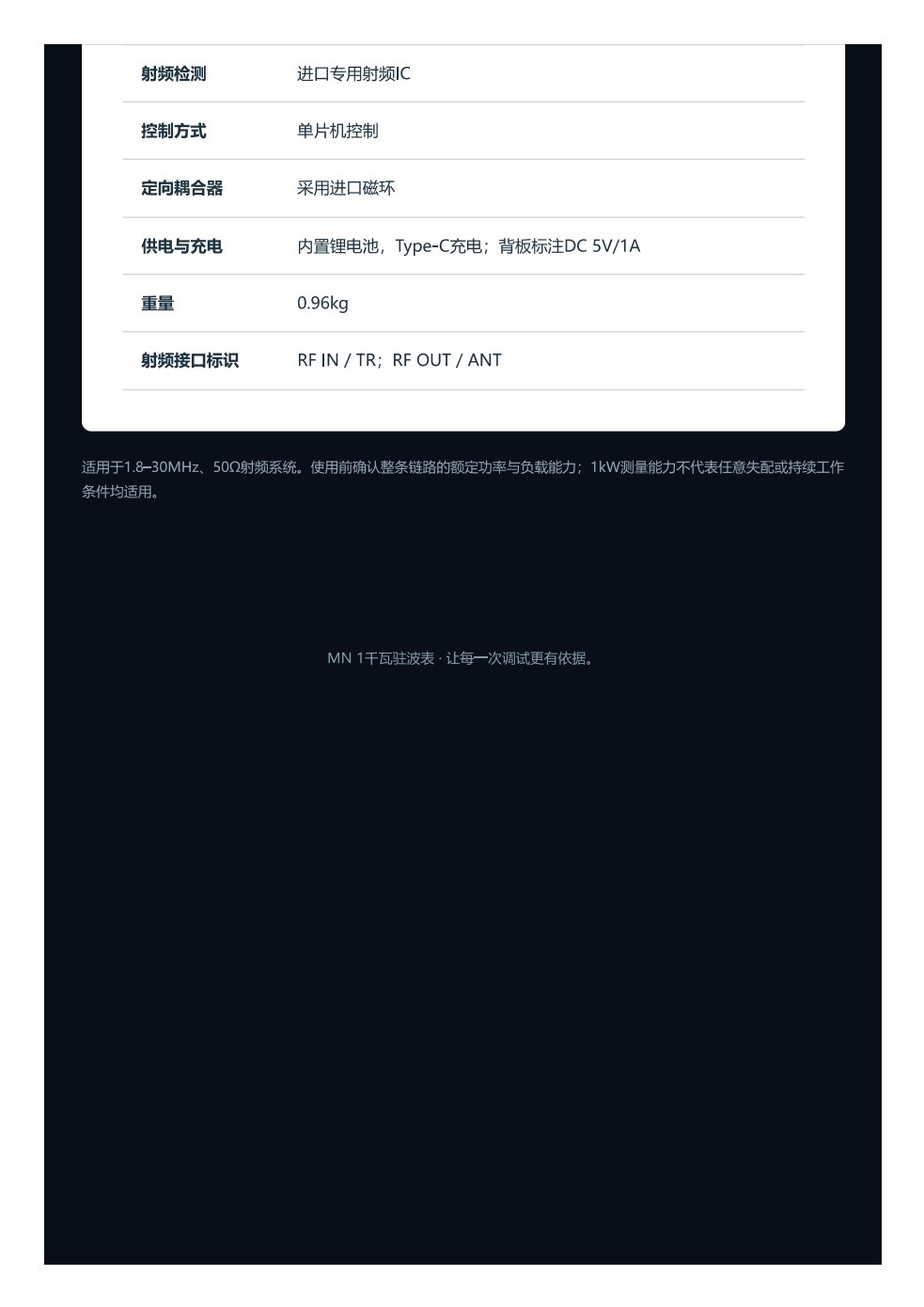

| 射频检测 | 进口专用射频 IC |
| 控制方式 | 单片机控制 |
| 定向耦合器 | 采用进口磁环 |
| 供电与充电 | 内置锂电池，Type-C 充电；背板标注 DC 5V/1A |
| 重量 | 0.96kg |
| 射频接口标识 | RF IN / TR；RF OUT / ANT |

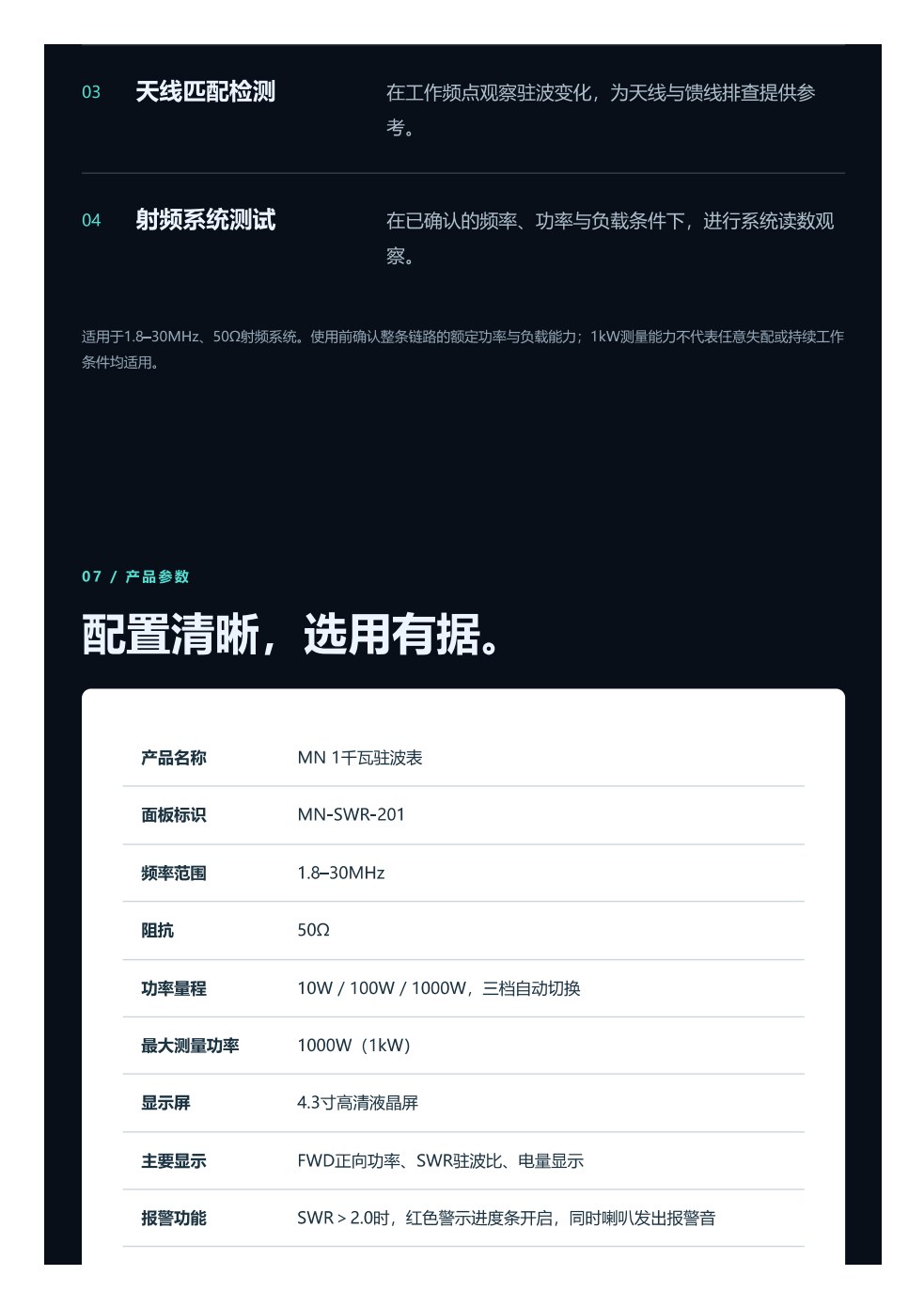

原版图文
展开完整说明书原页（含全部插图）
